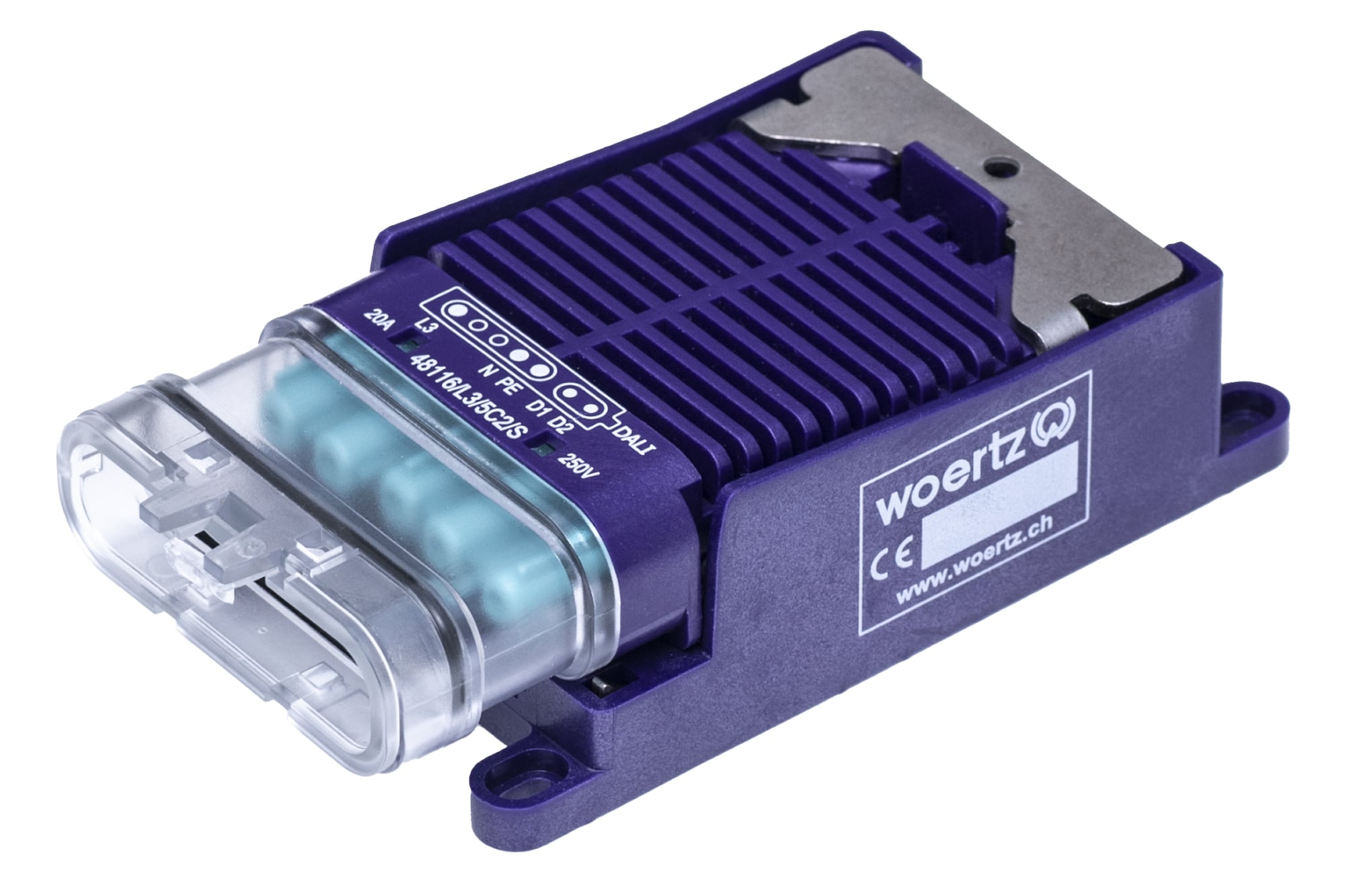

Schnellanschlussdose IP68 für FK Dali IP 5x2,5+2x1,5mm² 5P(Bus) C2 L3

Artikelnummer: 48116/L3/5C2/S

ELDAS®-Nr: 150703007

Preis auf Anfrage

Schnellanschluss-Abgangsdose IP68 mit 5-Poliger Buchse Code2 (DALI), Belegung L3-N-PE-D1-D2, 250V 20A, für Flachkabel Art.49864/FRNC.

Einheit	Stück
Abmessungen LxBxH (mm)	130X61X36 mm
Verfügbarkeit	ab Lager verfügbar
Anzahl Pole	3 polig + Bus 2 polig
Gewicht	190
Farbe	violett
Codierung Steckverbindung	Code 2

Ausschreibungstext

Schnellanschlussdose IP68 für FK Dali IP 5x2,5+2x1,5mm² 5P(Bus) C2 L3 (48116/L3/5C2/S): Schnellanschluss-Abgangsdose IP68 mit 5-Poliger Buchse Code2 (DALI), Belegung L3-N-PE-D1-D2, 250V 20A, für Flachkabel Art.49864/FRNC.

Kopieren

Produktdatenblatt
48116-L3-5C2-S - Schnellanschlussdose FK Dali 5G2.5+2x1.5 IP68 L3 (5P, C2).pdf

Dateien
Konformitätserklärung	EU - Konformität_Dose FK.pdf
Konformitätserklärung	rohs_and_reachV01.pdf
Montagevideo	48116-L123-5C2-S.mp4
Gebrauchsanleitung	G00275V00.pdf

Kenndaten
Einheit	Pièce
Verfügbarkeit	disponible en stock
EAN Code	7,61172E+12
Warengruppe	170000
Verpackungseinheit	5
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	190
Farbe	violet
Codierung Steckverbindung	Code 2

Technische Daten
Dosentyp	Boîtes de dérivation
Abmessungen LxBxH (mm)	130X61X36 mm
Schutzart	IP66/IP68 (2m,30min)
Flachkabel-Kontaktierungsart	Contact piercing (couteau) EN 60998-2-3
Anzahl Pole	3 pôles Bus 2 pôles
Material	Plastique
Bemessungsstrom Starkstromteil (A)	20 A
Bemessungsspannung Starkstromteil (V)	250 V
Widerstandsfähigkeit bei Schlag	IK08
Betriebstemperatur	-15 à 85 °C
Installationstemperatur min.	5 °C
Kunststoffteile	sans halogène

Produktzubehör

Câble plat Dali IP 5G2.5²+2x1.5² SH GY

Câble plat Woertz Dali IP 0.6/1.0kV, 5x2.5+2x1.5mm², sans halogène, gris clair, 3LNPE+Bus, classe de comportement au feu: B2ca s1a d0 a1

Artikelnummer	49864/FRNC
ELDAS®-Nr	113398009
Einheit	Meter
Verfügbarkeit	ab Lager verfügbar
Gewicht	380 g
Aufbau	5x2.5+2x1.5
Halogenfrei	Ja
Internationale Bezeichnung	N1Z1Z1H2-K
Brandverhaltensklasse	B2ca s1a d0 a1
Brandverhalten	Kabel mit nicht kritischem Verhalten (gem. VKF 14-15)
Mantelfarbe	Lichtgrau

Preis auf Anfrage
