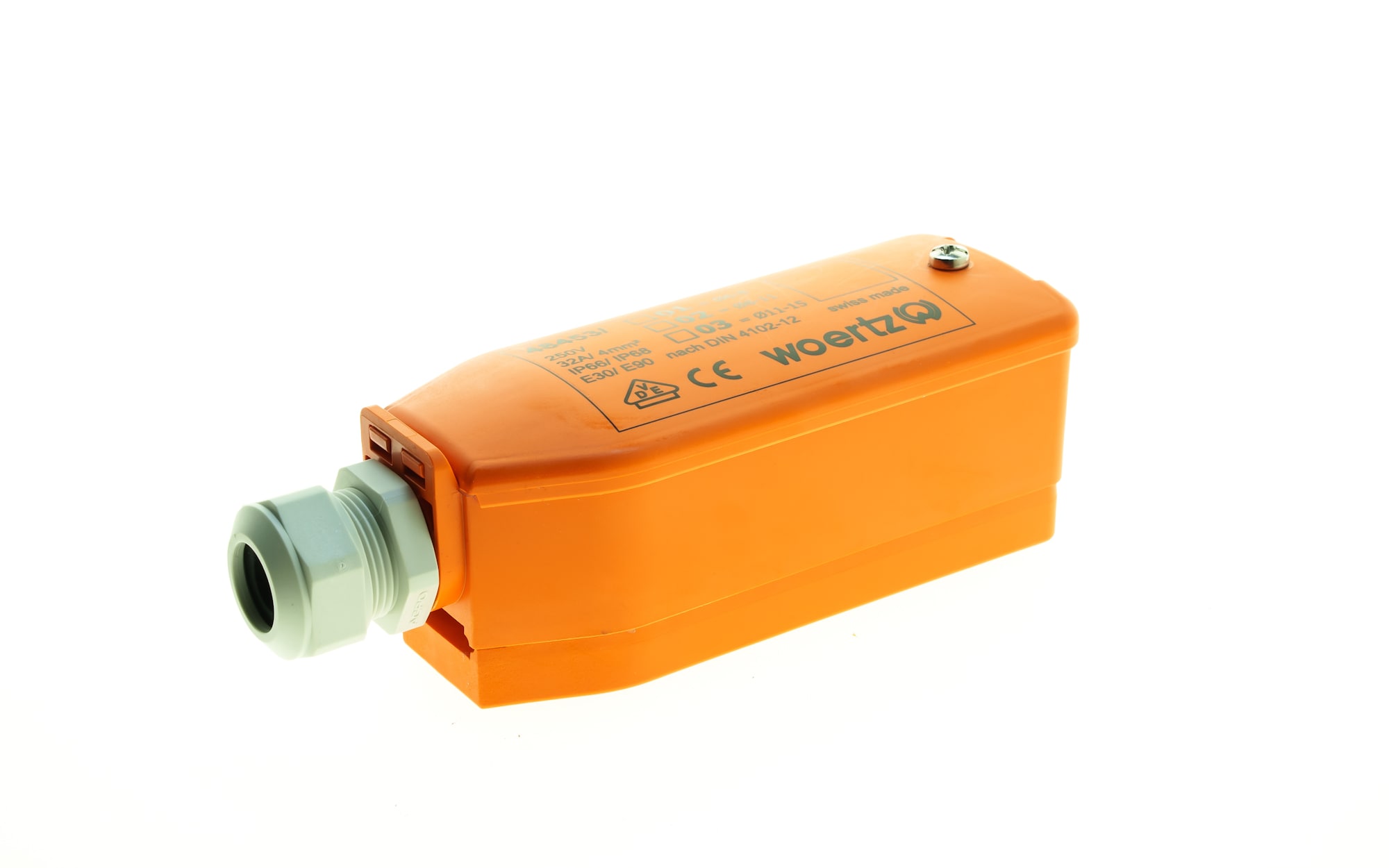

Anschlussdose IP68 für FK E90 3G4mm² M20 Ø6-15mm

Anschlussdose IP68 für FK E90 3G4mm² M20 Ø6-15mm

Artikelnummer: 48453

Preis auf Anfrage

Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M20 Ø6-15mm, für Kabel bis 3x4mm², für Flachkabel Woertz E90 3G4mm², halogenfrei, korrosionsgeschützt

Einheit	Stykke
Abmessungen LxBxH (mm)	137x50x49 mm
Verfügbarkeit	Levering om 4 uker
Anzahl Pole	3 poler
Gewicht	426 g
Farbe	oransje

Ausschreibungstext

Anschlussdose IP68 für FK E90 3G4mm² M20 Ø6-15mm (48453): Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M20 Ø6-15mm, für Kabel bis 3x4mm², für Flachkabel Woertz E90 3G4mm², halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48453 - Anschlussdose IP68 für FK E90 3G4mm² M20 Ø6-15mm.pdf

Dateien
Declaration of Conformity	EU - Konformität_Dose FK.pdf
Declaration of Conformity	rohs_and_reachV01.pdf

Kenndaten
Einheit	Piece
Verfügbarkeit	Delivery in 4 weeks
EAN Code	7611718274367
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	426 g
Farbe	orange

Technische Daten
Dosentyp	Junction boxes
Abmessungen LxBxH (mm)	137x50x49 mm
Abmessungen LxBxH (inch)	5.39x1.97x1.93 inch
Schutzart	IP66/IP68 (2m,30min)
Metallteile	Metal parts:V4A / Contacting : Cu alloy
Flachkabel-Kontaktierungsart	Piercing contact (screw) EN 60998-2-3
Anzahl Pole	3 pole
Kontaktierungsart	Screw terminal
Anschlussleiter (mm²)	3x4 mm²
Gewinde Kabelverschraubung	with 3 cable glands M20x1.5 (IP68) D= 6.0 mm - 15.0 mm
Kabeldurchführung (mm)	6.0-15.0 mm
Bemessungsstrom Starkstromteil (A)	32 (4 mm²) A
Bemessungsspannung Starkstromteil (V)	690 V
Betriebstemperatur	-15 to 85 °C
Installationstemperatur min.	5 °C
Funktionserhalt	E30/E90 (DIN 4102-12)
Kunststoffteile	halogen-free
Werkstoff Schieber/Unterteil	Polyamide, orange
Werkstoff Gehäuse	Polyamide, orange
Werkstoff Haube	Polyamide, orange
Brandlast (KWh)	1,13 kWh

Produktzubehör

Retaining plate to box 48253/48453

Mounting plate for flat cable box, made of chrome steel V4A,with a mounting distance of 80 mm and holes of 9.5 mm, for mounting the conneting box 48253/48453.

Artikelnummer	48254
Einheit	Stück
Verfügbarkeit	Lieferung nach Vereinbarung
Gewicht	78 g

Preis auf Anfrage

Dieses Produkt ist Mitglied der folgenden Produktsysteme

FE180 E30/E90 3G4 mm²

3010

Woertz fire safety system FE180 E30/E90 3G4 mm² for power supply of safety-relevant elements, such as emergency and escape route lighting, smoke extraction systems or fire department elevators.
