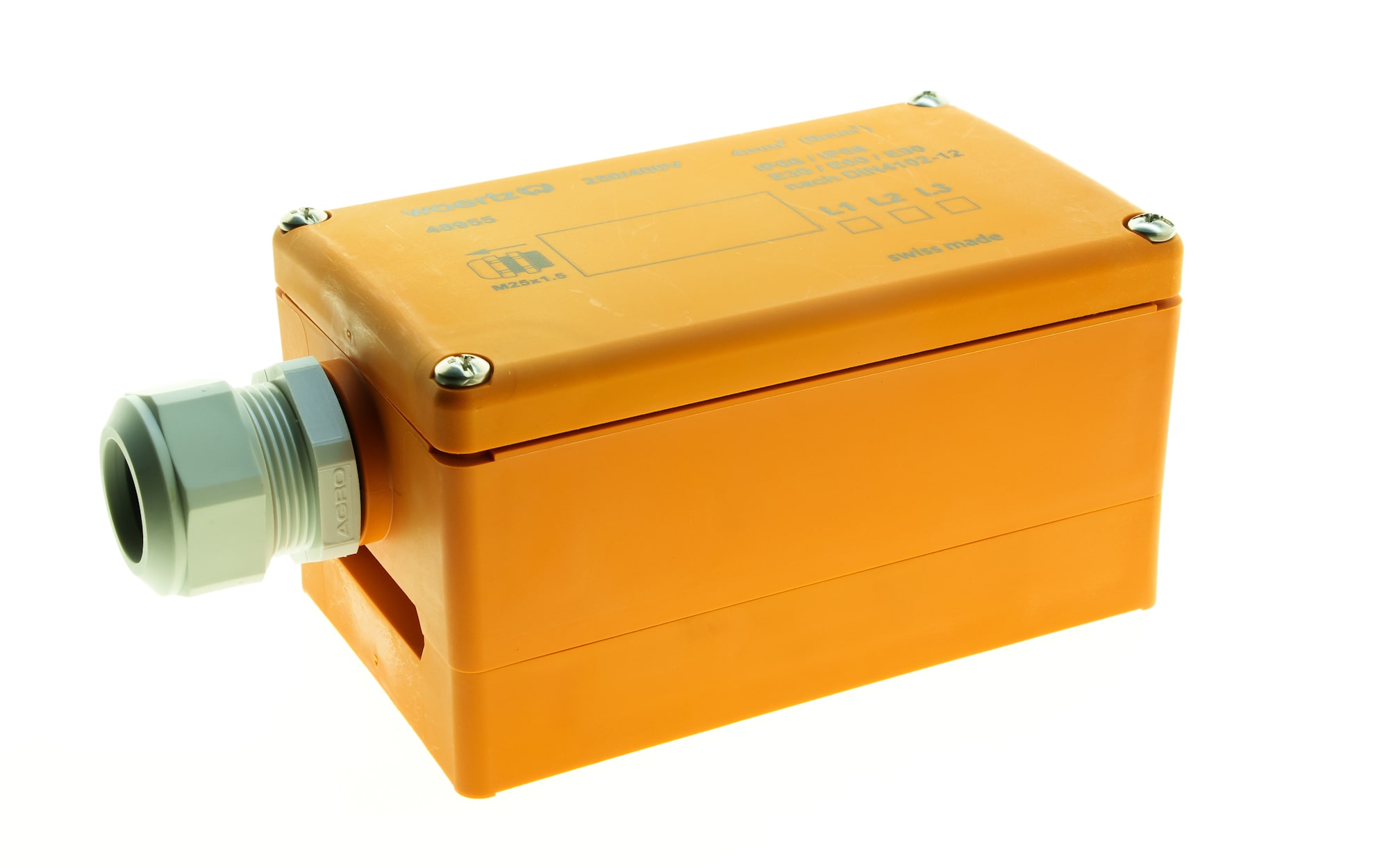

Anschlussdose IP68 für FK E90 5G16mm² M25 Ø12.5-16mm

Artikelnummer: 48955/01

Preis auf Anfrage

Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M25 Ø12.5-16mm, für Kabel bis 5x4mm², für Flachkabel Woertz E90 5G16mm², halogenfrei, korrosionsgeschützt

Einheit	Stück
Abmessungen LxBxH (mm)	146x85x77 mm
Verfügbarkeit	Lieferung nach Vereinbarung
Anzahl Pole	5 polig
Gewicht	1,010 kg
Farbe	orange

Ausschreibungstext

Anschlussdose IP68 für FK E90 5G16mm² M25 Ø12.5-16mm (48955/01): Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M25 Ø12.5-16mm, für Kabel bis 5x4mm², für Flachkabel Woertz E90 5G16mm², halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48955-01 - Anschlussdose IP68 für FK E90 5G16mm² M25 Ø12.5-16mm.pdf

Dateien
Konformitätserklärung	EU - Konformität_Dose FK.pdf
Konformitätserklärung	rohs_and_reachV01.pdf

Kenndaten
Einheit	Stück
Verfügbarkeit	Lieferung nach Vereinbarung
EAN Code	7611718270024
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	1,010 kg
Farbe	orange

Technische Daten
Abmessungen LxBxH (mm)	146x85x77 mm
Abmessungen LxBxH (inch)	5,74x3,34x3,03 inch
Schutzart	IP66/IP68 (2m,30min)
Metallteile	Metalteile:V4A / Kontaktierung : Cu-Legierung
Flachkabel-Kontaktierungsart	Piercing-Kontaktierung (Schraube) EN 60998-2-3
Anzahl Pole	5 polig
Kontaktierungsart	Schraubklemme
Anschlussleiter (mm²)	5x4,0 mm²
Gewinde Kabelverschraubung	mit Kabelverschraubung M25x1.5 (IP68) D= 12.5 mm - 16.0 mm
Kabeldurchführung (mm)	12,5-16 mm
Bemessungsstrom Starkstromteil (A)	32 (4 mm²) A
Bemessungsspannung Starkstromteil (V)	690 V
Betriebstemperatur	-15 bis 85 °C
Installationstemperatur min.	5 °C
Funktionserhalt	E30/E90 (DIN 4102-12)
Kunststoffteile	halogenfrei
Werkstoff Schieber/Unterteil	Polyamid, orange
Werkstoff Gehäuse	Polyamid, orange
Werkstoff Haube	Polyamid, orange
Brandlast (KWh)	2,35 kWh

Produktzubehör

B2B-Shop

Halteblech Dose E90 48953/48955

Halteblech für Flachkabel Dose E90, aus Chromstahl V4A ,mit Befestigungsabstand 116 mm und Bohrungen 9.5 mm, zur Montage der Anschlussdose 48953/48955.

Artikelnummer	48954
Einheit	Stück
Verfügbarkeit	Lieferung nach Vereinbarung

Preis auf Anfrage

Dieses Produkt ist Mitglied der folgenden Produktsysteme

B2B-Shop

FE180 E30/E90 5G16 mm²

3050

Woertz Brandsicherheit System FE180 E30/E90 5G16 mm² zur Stromversorgung von sicherheitsrelevanten Elementen, wie Not- und Fluchtwegbeleuchtung, Entrauchungssysteme oder Feuerwehraufzüge.
