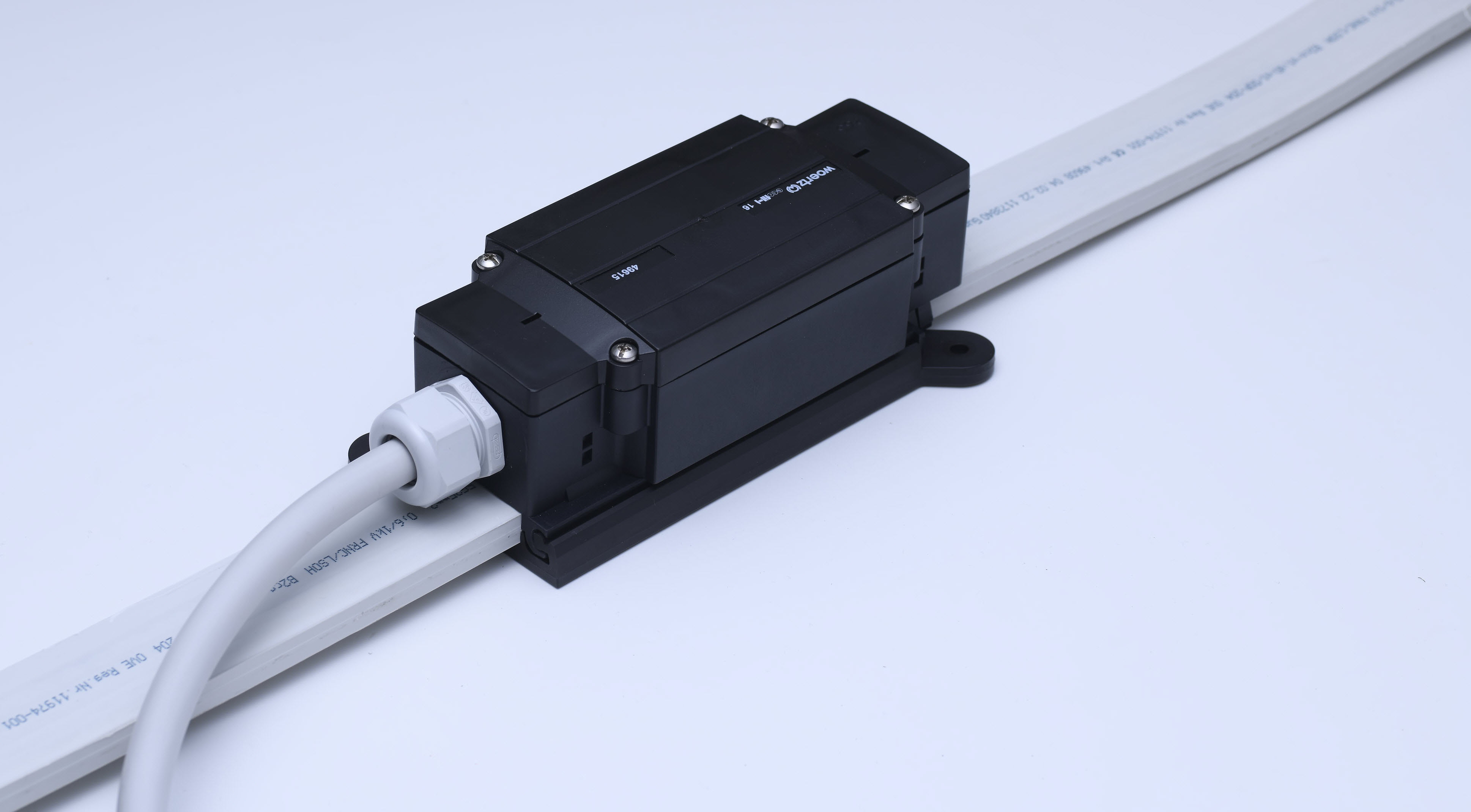

Boîtier de raccordement Pré-confectionné pour câble plat 49615 2M HF-K 5G16
Numéro d'article: 49615/1x5G16/20
Prix sur demande
Boîte de raccordement pré-confectionnée à 5 pôles 5G16mm²/5G25mm², fixation et 1 manchon fileté M40x1.5 pour 1 départ inclus. Avec presse-étoupe 49635 et câble rond prémonté 5G16mm² 2 m, avec extrémité libre.
Texte de l'appel d'offres
Boîtier de raccordement Pré-confectionné pour câble plat 49615 2M HF-K 5G16 (49615/1x5G16/20): Boîte de raccordement pré-confectionnée à 5 pôles 5G16mm²/5G25mm², fixation et 1 manchon fileté M40x1.5 pour 1 départ inclus. Avec presse-étoupe 49635 et câble rond prémonté 5G16mm² 2 m, avec extrémité libre.
Copier
| Type de Boitier | Junction boxes |
| Dimensions longueur x largeur x hauteur (mm) | 2200x85x91 mm |
| Degré de protection | IP65 |
| Pièces métalliques | Corrosion protected |
| Type de contact du câble plat | Piercing contact (screw) EN 60998-2-3 |
| Nombre de pôles | 5 pole |
| type de contact | Screw terminal |
| Conducteur de raccordement (mm²) | 5x16 mm² |
| Filetage du presse-étoupe | with cable gland M40x1.5 |
| Courant assigné partie courant fort (A) | 76 (16 mm²) / 80 (with flat cable 5x25mm²) A |
| Tension assignée partie courant fort (V) | 690 V |
| Longueur du câble (m) | 2,0 m |
| sans halogène | Yes |
| Classe de réaction au feu | Cca s1 d1 a1 |
| Section (mm²) | 5x16 mm² |
| Conducteurs en cuivre | Fine stranded KL5 EN60228 |
| Isolation des conducteurs | Flame retardant polyolefin |
| Couleurs des conducteurs | gray,black,brown,blue,green/yellow |
| Gaine | Polyolefin flame retardant |
| Rayon de courbure minimal | 6xD |
| Température de fonctionnement | -15 to 85 °C |
| Température d'installation min. | 5 °C |
| Pièces en plastique | halogen-free |
| Matériau de la vanne/partie inférieure | Polyamide, black |
| Matériau du boîtier | Polyamide, black |
| Matériau du capot | Polyamide, black |
| Numéro Tournevis Vis pointue Partie courant fort | |
| Numéro Tournevis Vis de serrage Partie courant fort | Torx 25 |
Ce produit est membre des systèmes de produits suivants
2010
Robust, weatherproof and powerful - a flexible power supply solution for construction temporary buildings, offices, tunnels, ships, halls, trade fairs and e-mobility.
2020
Ideal for construction temporary buildings, offices, tunnels, halls, trade fairs and e-mobility. Robust, weatherproof and powerful - perfect for temporary or permanent power supply.
Our junction and branch boxes provide safe protection for your electrical installations. The installation is simple and flexible thanks to pre-assembled round cables and various cable glands.
