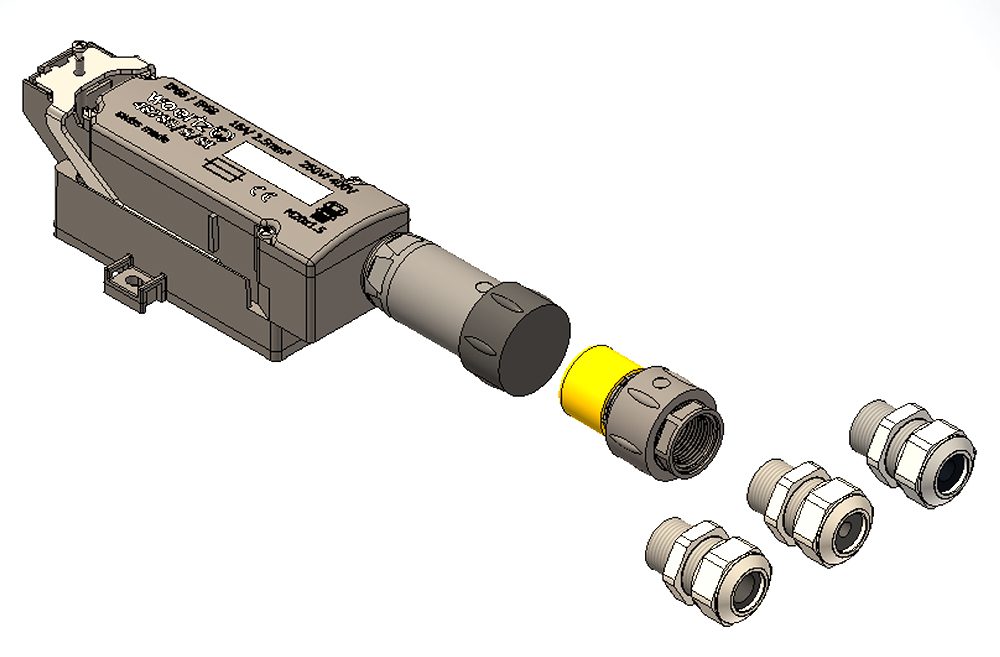

Abzweigungsdose IP68 für FK Power IP 5G6mm² SI M20 Ø6-15mm

Abzweigungsdose IP68 für FK Power IP 5G6mm² SI M20 Ø6-15mm

Artikelnummer: 48785/S/SI

Preis auf Anfrage

Abzweigungsdose Woertz IP66/ IP68, mit Sicherungseinheit (5x20mm) zur Absicherung eines Flachkabelsystems gegen Kurzschluss , M20 Ø6-15mm, für Flachkabel Woertz Power IP 5G6mm², mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt

Einheit	Stück
Abmessungen LxBxH (mm)	275x50x55 mm
Verfügbarkeit	ab Lager verfügbar
Anzahl Pole	5 polig
Gewicht	0,010 g
Farbe	schwarz

Ausschreibungstext

Abzweigungsdose IP68 für FK Power IP 5G6mm² SI M20 Ø6-15mm (48785/S/SI): Abzweigungsdose Woertz IP66/ IP68, mit Sicherungseinheit (5x20mm) zur Absicherung eines Flachkabelsystems gegen Kurzschluss , M20 Ø6-15mm, für Flachkabel Woertz Power IP 5G6mm², mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48785-S-SI - Abzweigungsdose IP68 für FK Power IP 5G6mm² SI M20 Ø6-15mm.pdf

Dateien
Konformitätserklärung	EU - Konformität_Dose FK.pdf
Konformitätserklärung	rohs_and_reachV01.pdf
Montagevideo	48785-S-SI+ST.mp4
Gebrauchsanleitung	G00258V00.pdf

Kenndaten
Einheit	Stück
Verfügbarkeit	ab Lager verfügbar
EAN Code	7611718273247
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	0,010 g
Farbe	schwarz

Technische Daten
Dosentyp	Abzweigdosen
Abmessungen LxBxH (mm)	275x50x55 mm
Abmessungen LxBxH (inch)	10,82x1,96x2.16 inch
Schutzart	IP66/IP68 (2m,30min)
Metallteile	Korrosionsgeschützt
Flachkabel-Kontaktierungsart	Piercing-Kontaktierung (Messer) EN 60998-2-3
Anzahl Pole	5 polig
Kontaktierungsart	Schraubklemme
Anschlussleiter (mm²)	1,5 - 2,5 mm²
Gewinde Kabelverschraubung	mit 3 Kabelverschraubungen M20x1.5 (IP68) D= 6.0 mm - 15.0 mm
Kabeldurchführung (mm)	6.0-15.0 mm
Bemessungsstrom Starkstromteil (A)	16 A
Bemessungsspannung Starkstromteil (V)	250/400 V
Absicherung	Dreiphasig (Für Sicherung 5x20 mm)
Widerstandsfähigkeit bei Schlag	IK07
Betriebstemperatur	-15 bis 85 °C
Installationstemperatur min.	5 °C
Kunststoffteile	halogenfrei
Werkstoff Schieber/Unterteil	Polyamid, schwarz
Werkstoff Gehäuse	Polyamid , schwarz
Werkstoff Haube	Polyamid, schwarz
Nummer Schraubenzieher Klemmschrauben Starkstromteil	inbus 1,5
Gebrauchsdrehmoment Klemmschrauben Starkstromteil (Nm)	0,5 Nm
Brandlast (KWh)	0,97 kWh

Dieses Produkt ist Mitglied der folgenden Produktsysteme

Flachkabel-System Power IP 5G6 mm² (IP66/68)

1215

Dieses System mit 5G6 mm² wird durch den hohen IP Schutzgrad verwendet für Tunnelbau, Hoch- und Tiefbau, Industrieanlagen, Werkstätten und Schreinereien, sowie auch im Aussenbereich für Events und Op...
