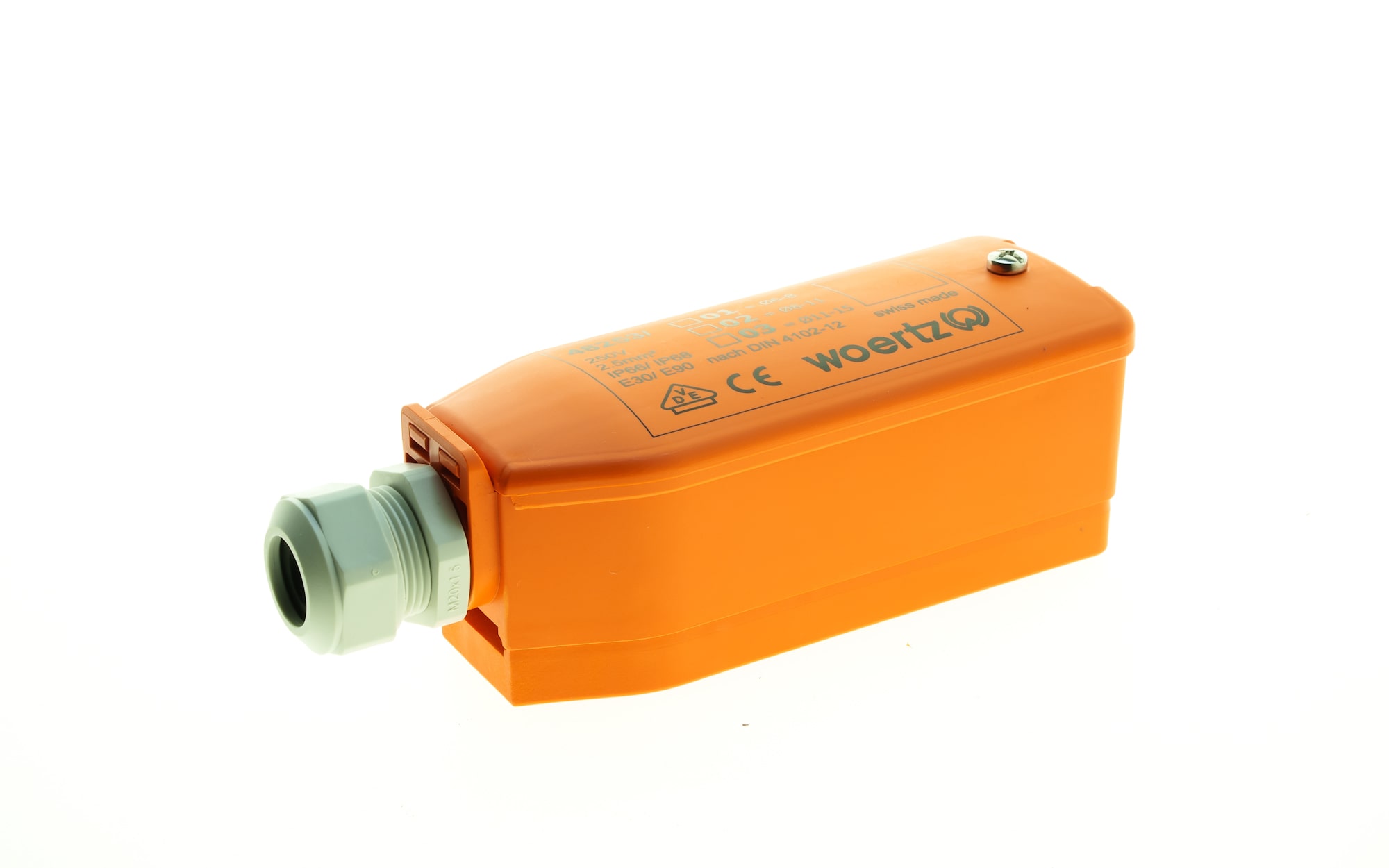

Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø8-11mm
Artikelnummer: 48253/02
Preis auf Anfrage
Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90
Woertz IP66/ IP68, M20 Ø8-11mm, für Flachkabel Woertz E90 3G2.5mm²,
halogenfrei, korrosionsgeschützt
Ausschreibungstext
Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø8-11mm (48253/02): Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90
Woertz IP66/ IP68, M20 Ø8-11mm, für Flachkabel Woertz E90 3G2.5mm²,
halogenfrei, korrosionsgeschützt
Kopieren
| Abmessungen LxBxH (mm) | 137x50x49 mm |
| Abmessungen LxBxH (inch) | 5.39x1.97x1.93 inch |
| Schutzart | IP66/IP68 (2m,30min) |
| Metallteile | Metalteile:V4A / Kontaktierung : Cu-Legierung |
| Flachkabel-Kontaktierungsart | Piercing-Kontaktierung (Schraube) EN 60998-2-3 |
| Anzahl Pole | 3 polig |
| Kontaktierungsart | Schraubklemme |
| Anschlussleiter (mm²) | 3x2.5 mm² |
| Gewinde Kabelverschraubung | mit Kabelverschraubung M20x1.5 (IP68) D= 8.0 mm - 11.0 mm |
| Kabeldurchführung (mm) | 8.0-11.0 mm |
| Bemessungsstrom Starkstromteil (A) | 24 (2,5 mm²) A |
| Bemessungsspannung Starkstromteil (V) | 690 V |
| Betriebstemperatur | -15 bis 85 °C |
| Installationstemperatur min. | 5 °C |
| Funktionserhalt | E30/E90 (DIN 4102-12) |
| Kunststoffteile | halogenfrei |
| Werkstoff Schieber/Unterteil | Polyamid, orange |
| Werkstoff Gehäuse | Polyamid, orange |
| Werkstoff Haube | Polyamid, orange |
| Brandlast (KWh) | 1,15 kWh |
Produktzubehör
Halteblech für Flachkabel Dose E90, aus Chromstahl V4A ,mit
Befestigungsabstand 80 mm und Bohrungen 9.5 mm, zur Montage der
Anschlussdose 48253/48453.
| Artikelnummer | 48254 |
| Einheit | Stück |
| Verfügbarkeit | Lieferung nach Vereinbarung |
| Gewicht | 78 g |
Dieses Produkt ist Mitglied der folgenden Produktsysteme
3000
Woertz Brandsicherheit System FE180 E30/E90 3G2.5 mm² zur Stromversorgung von sicherheitsrelevanten Elementen, wie Not- und Fluchtwegbeleuchtung, Entrauchungssysteme oder Feuerwehraufzüge.
