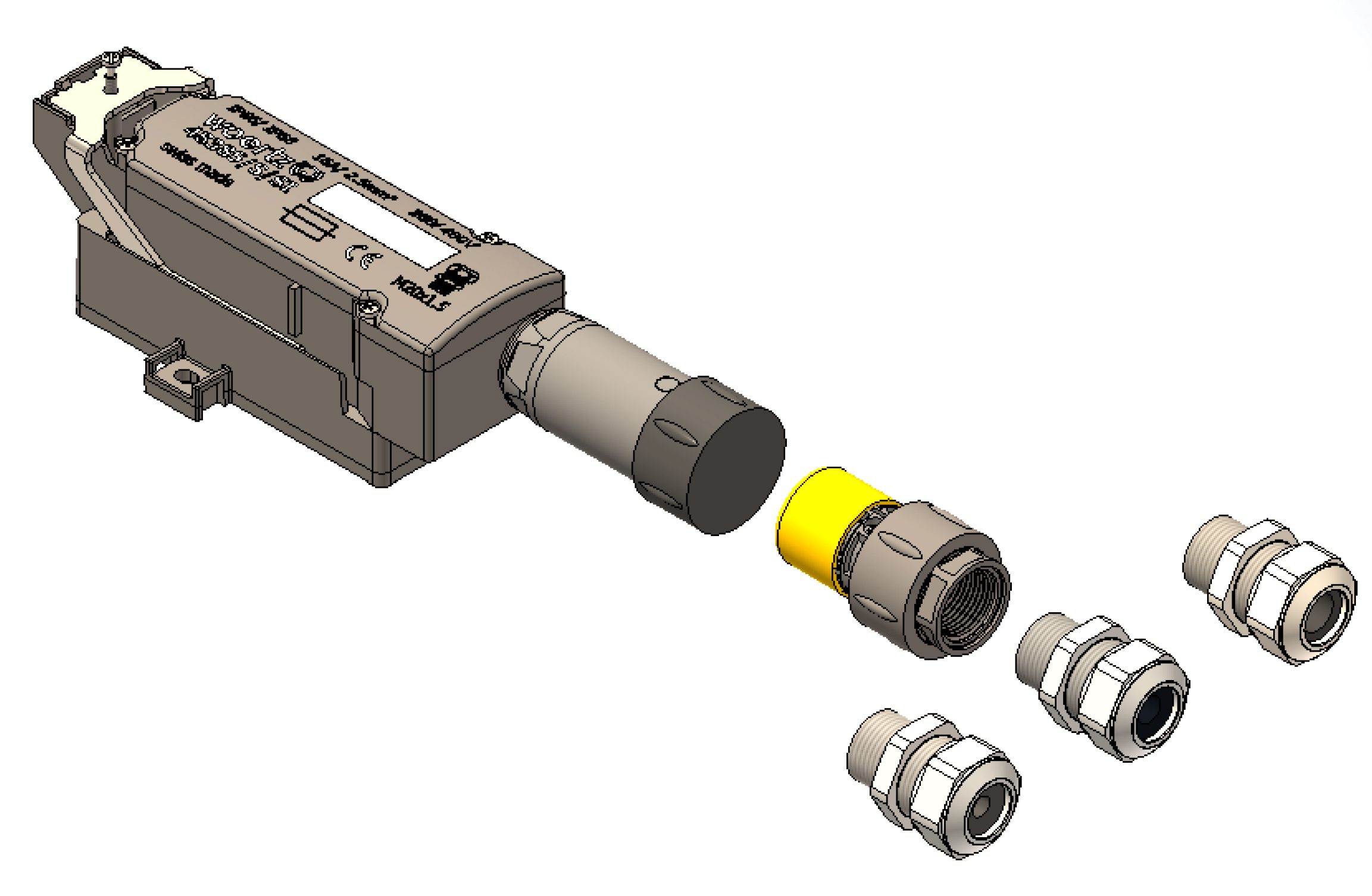

Abzweigdose IP68 für FK IP 5G2.5mm² SI M20 Ø6-15mm

Artikelnummer: 48385/S/SI

Preis auf Anfrage

Abzweigdose Woertz IP66/ IP68, mit Sicherungseinheit (5x20mm) zur Absicherung eines Flachkabelsystems gegen Kurzschluss , M20 Ø6-15mm, für Flachkabel Woertz IP 5G2.5mm², mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt

Einheit	Stykke
Abmessungen LxBxH (mm)	275x50x55 mm
Verfügbarkeit	Levering etter avtale
Anzahl Pole	5 stolpe
Gewicht	0,010 g
Farbe	svart

Ausschreibungstext

Abzweigdose IP68 für FK IP 5G2.5mm² SI M20 Ø6-15mm (48385/S/SI): Abzweigdose Woertz IP66/ IP68, mit Sicherungseinheit (5x20mm) zur Absicherung eines Flachkabelsystems gegen Kurzschluss , M20 Ø6-15mm, für Flachkabel Woertz IP 5G2.5mm², mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48385-S-SI - Abzweigdose IP68 für FK IP 5G2.5mm² SI M20 Ø6-15mm.pdf

Dateien
Samsvarserklæring	EU - Konformität_Dose FK.pdf
Samsvarserklæring	rohs_and_reachV01.pdf
Bruksanvisning	G00256V00.pdf

Kenndaten
Einheit	Pièce
Verfügbarkeit	Livraison sur rendez-vous
EAN Code	7611718273230
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Gewicht	0,010 g
Farbe	noir

Technische Daten
Dosentyp	Boîtes de dérivation
Abmessungen LxBxH (mm)	275x50x55 mm
Abmessungen LxBxH (inch)	10,82x1,96x2.16 inch
Schutzart	IP66/IP68 (2m,30min)
Metallteile	Protégé contre la corrosion
Flachkabel-Kontaktierungsart	Contact piercing (couteau) EN 60998-2-3
Anzahl Pole	5 pôles
Kontaktierungsart	Borne à vis
Anschlussleiter (mm²)	0,25-0,75 mm²
Gewinde Kabelverschraubung	avec 3 presse-étoupes M20x1.5 (IP68) D= 6.0 mm - 15.0 mm
Kabeldurchführung (mm)	6.0-15.0 mm
Bemessungsstrom Starkstromteil (A)	16 A
Bemessungsspannung Starkstromteil (V)	250/400 V
Absicherung	Triphasé (Pour fusible 5x20 mm)
Widerstandsfähigkeit bei Schlag	IK07
Betriebstemperatur	-15 à 85 °C
Installationstemperatur min.	5 °C
Kunststoffteile	sans halogène
Werkstoff Schieber/Unterteil	Polyamide, noir
Werkstoff Gehäuse	Polyamide, noir
Werkstoff Haube	Polyamide, noir
Nummer Schraubenzieher Klemmschrauben Starkstromteil	Inbus 1.5
Gebrauchsdrehmoment Klemmschrauben Starkstromteil (Nm)	0,5 Nm
Brandlast (KWh)	0,99 kWh
