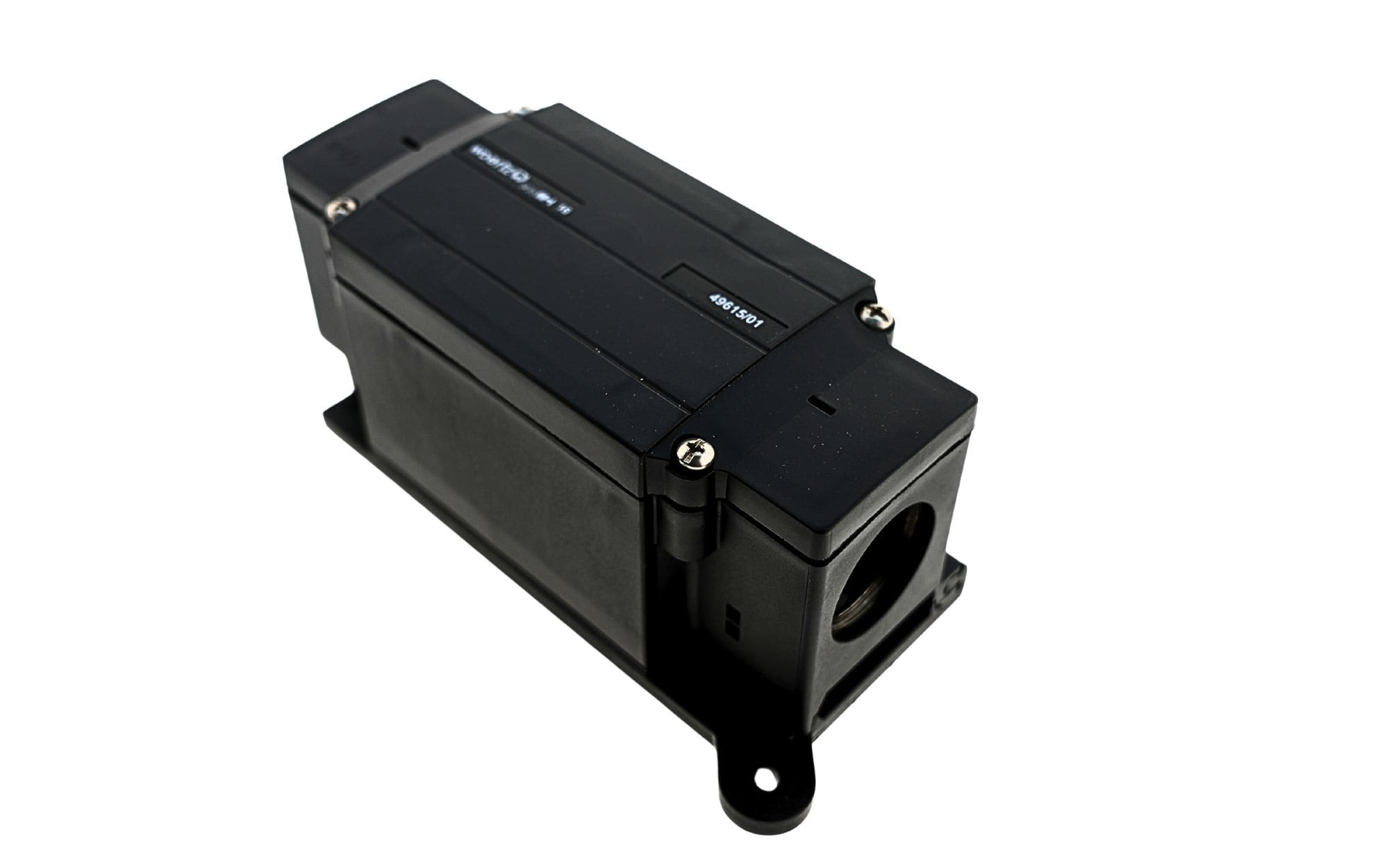

Caja de derivación para cable plano 5G16mm²/5G25mm² IP65 con lado de conexión seleccionable
Número de artículo: 49615/01
Precio a la carta
Caja de derivación IP65 para entrada o derivación 5 polos 3LNPE, para cable plano Woertz 5G16mm²
o 5G25mm², con lado de conexión seleccionable, para cables de hasta 5x16mm², con conector roscado y tuerca roscada M40x1,5, incluido tapón de cierre M40x1,5 con opción de fijación, libre de halógenos, protegido contra la corrosión.
Texto de la licitación
Caja de derivación para cable plano 5G16mm²/5G25mm² IP65 con lado de conexión seleccionable (49615/01): Caja de derivación IP65 para entrada o derivación 5 polos 3LNPE, para cable plano Woertz 5G16mm²
o 5G25mm², con lado de conexión seleccionable, para cables de hasta 5x16mm², con conector roscado y tuerca roscada M40x1,5, incluido tapón de cierre M40x1,5 con opción de fijación, libre de halógenos, protegido contra la corrosión.
Copia
| Tipo de lata | Cajas de empalme |
| Dimensiones largo x ancho x alto (mm) | 200x85x91 mm |
| Dimensiones largo x ancho x alto (inch) | 7,87x3,35x3,58 inch |
| Clase de protección | IP65 |
| Piezas metálicas | Protegido contra la corrosión |
| Tipo de contacto del cable plano | Contacto de perforación (tornillo) EN 60998-2-3 |
| Número de postes | 5 polos |
| Tipo de contacto | Terminal de tornillo |
| Conductor de conexión (mm²) | 5x16 mm² mm² |
| Racor para cables de rosca | M40x1,5 |
| Corriente nominal parte de corriente pesada (A) | 76 (16 mm²) / 80 (con cable plano 5x25mm²) A |
| Sección de potencia de tensión nominal (V) | 690 V |
| Resistencia al impacto | IK08 |
| Temperatura de funcionamiento | -15 a 85 °C |
| Temperatura de instalación mín. | 5 °C |
| Piezas de plástico | sin halógenos |
| Material deslizante/parte inferior | Poliamida, negro |
| Carcasa de material | Poliamida , negro |
| Material del capó | Poliamida, negro |
| Número Destornillador Tornillos de punta Pieza de corriente pesada | 2 |
| Par de apriete de los tornillos de punta en la sección de corriente pesada (Nm) | 3,7 Nm |
| Número Destornillador Tornillos de apriete Pieza de corriente pesada | Kreuzschlitz Nr.2 |
| Par de apriete de los tornillos de apriete parte de corriente pesada (Nm) | 2 Nm |
| Carga de fuego (KWh) | 3,3 kWh |
Accesorios del producto
Prensaestopas M40x1,5 rango de sujeción Ø 19-28mm de plástico para cajas de conexión no. 49615
| Número de artículo | 49635 |
| El número de ELDAS® | 121720807 |
| Unidad | Pieza |
| Dimensiones largo x ancho x alto (mm) | 30x10x31 |
| Disponibilidad | disponible en stock |
| Peso (g) | 75,47 |
Prensaestopas M40x1,5 Ø 22-32mm de plástico para cajas de derivación nº 49615
| Número de artículo | 49636 |
| El número de ELDAS® | 121730807 |
