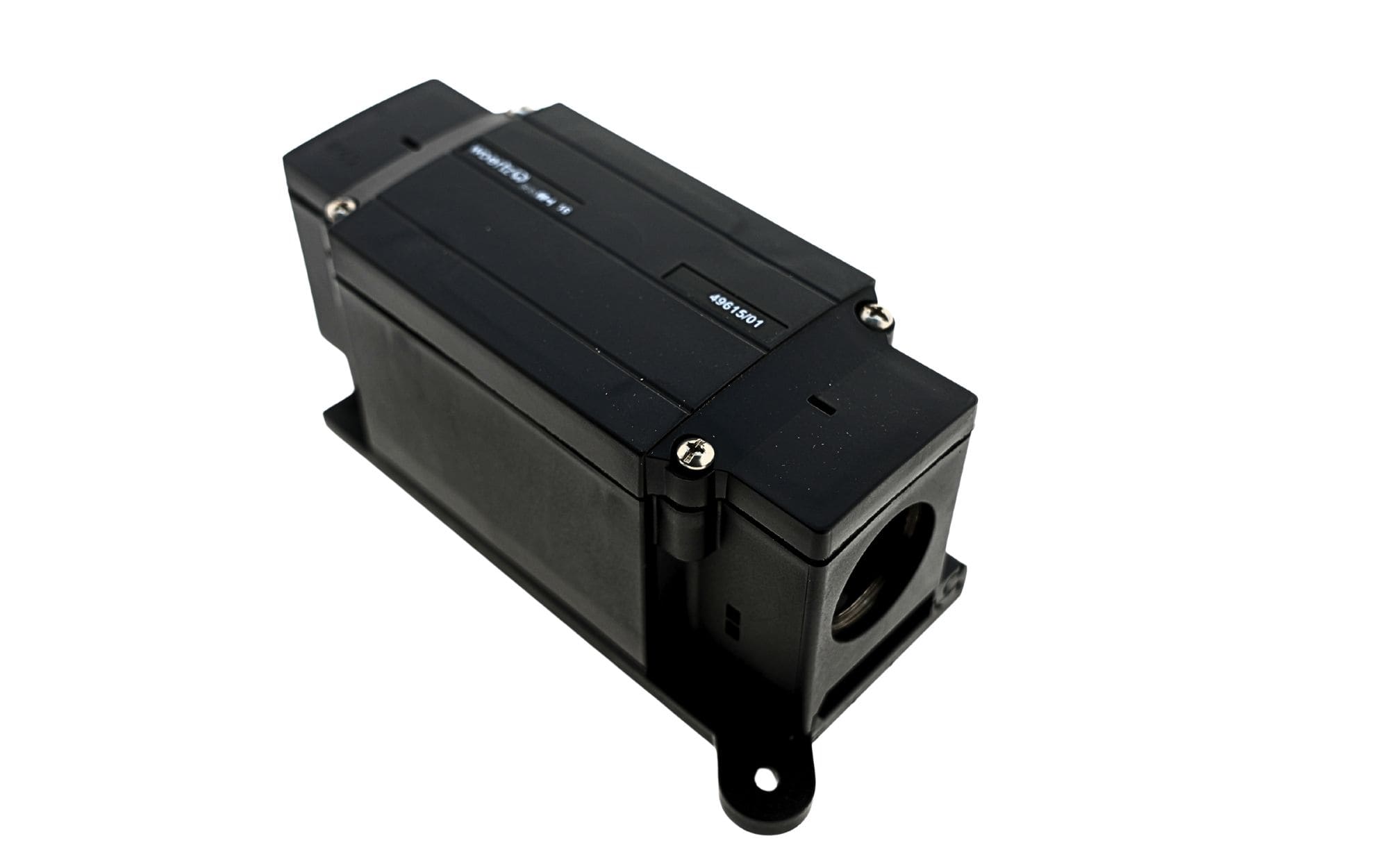

Boîtier de raccodement IP65 pour CP 5G16/25mm² 5P

Boîtier de raccodement IP65 pour CP 5G16/25mm² 5P

Numéro d'article: 49615/01
Prix sur demande
Boîtier de raccodement pour alimentation ou dérivation Woertz IP65, 5- pôles , 3LNPE, pour cable jusqu’à 5x16mm², pour câble plat Woertz 5G16/25mm², avec possibilité de fixation, avec 2 filetage M40x1.5, avec côté de raccordement au choix, sans halogène, protégé contre la corrosion
Unité de base Stuk
Dimensions longueur x largeur x hauteur (mm) 200x85x91 mm
disponibilité Levering op afspraak
Nombre de pôles 5 pool
Poids 883 g
Couleur zwart
Texte de l'appel d'offres
Boîtier de raccodement IP65 pour CP 5G16/25mm² 5P (49615/01): Boîtier de raccodement pour alimentation ou dérivation Woertz IP65, 5- pôles , 3LNPE, pour cable jusqu’à 5x16mm², pour câble plat Woertz 5G16/25mm², avec possibilité de fixation, avec 2 filetage M40x1.5, avec côté de raccordement au choix, sans halogène, protégé contre la corrosion
Copier
Données caractéristiques
Unité de base Stuk
disponibilité Levering op afspraak
EAN Code 7611718283246
groupe 0170000
Unité d'emballage -
pays d'origine CH
numéro tarifaire douanier 8536.9080
Poids 883 g
Couleur zwart
Données techniques
Type de Boitier Aansluitdozen
Dimensions longueur x largeur x hauteur (mm) 200x85x91 mm
Dimensions longueur x largeur x hauteur (inch) 7,87x3,35x3,58 inch
Degré de protection IP65
Pièces métalliques Beschermd tegen corrosie
Type de contact du câble plat Doordringend contact (schroef) EN 60998-2-3
Nombre de pôles 5 pool
type de contact Schroefaansluiting
Conducteur de raccordement (mm²) 5x16 mm² mm²
Filetage du presse-étoupe M40x1,5
Courant assigné partie courant fort (A) 76 (16 mm²) / 80 (met platte kabel 5x25mm²) A
Tension assignée partie courant fort (V) 690 V
Résistance aux chocs IK08
Température de fonctionnement -15 tot 85 °C
Température d'installation min. 5 °C
Pièces en plastique halogeenvrij
Matériau de la vanne/partie inférieure Polyamide, zwart
Matériau du boîtier Polyamide , zwart
Matériau du capot Polyamide, zwart
Numéro Tournevis Vis pointue Partie courant fort 2
Couple d'utilisation vis à tête pointue partie courant fort (Nm) 3,7 Nm
Numéro Tournevis Vis de serrage Partie courant fort Kreuzschlitz Nr.2
Couple de serrage pour vis de bornes (Nm) 2 Nm
Charge d'incendie (KWh) 3,3 kWh

Accessoires pour les produits

M40x1.5 diamètre des câbles Ø 19-28mm en matière plastique pour boîtiers No. 496
Numéro d'article 49635
N° ELDAS® 121720807
Unité de base Pièce
Dimensions longueur x largeur x hauteur (mm) 30x10x31
disponibilité disponible en stock
Poids 75,47
Prix sur demande
Presse-étoupe M40x1.5 zone de serrage Ø 22-32mm en plastique pour boîtes de raccordement No. 49615
Numéro d'article 49636
N° ELDAS® 121730807
Prix sur demande
