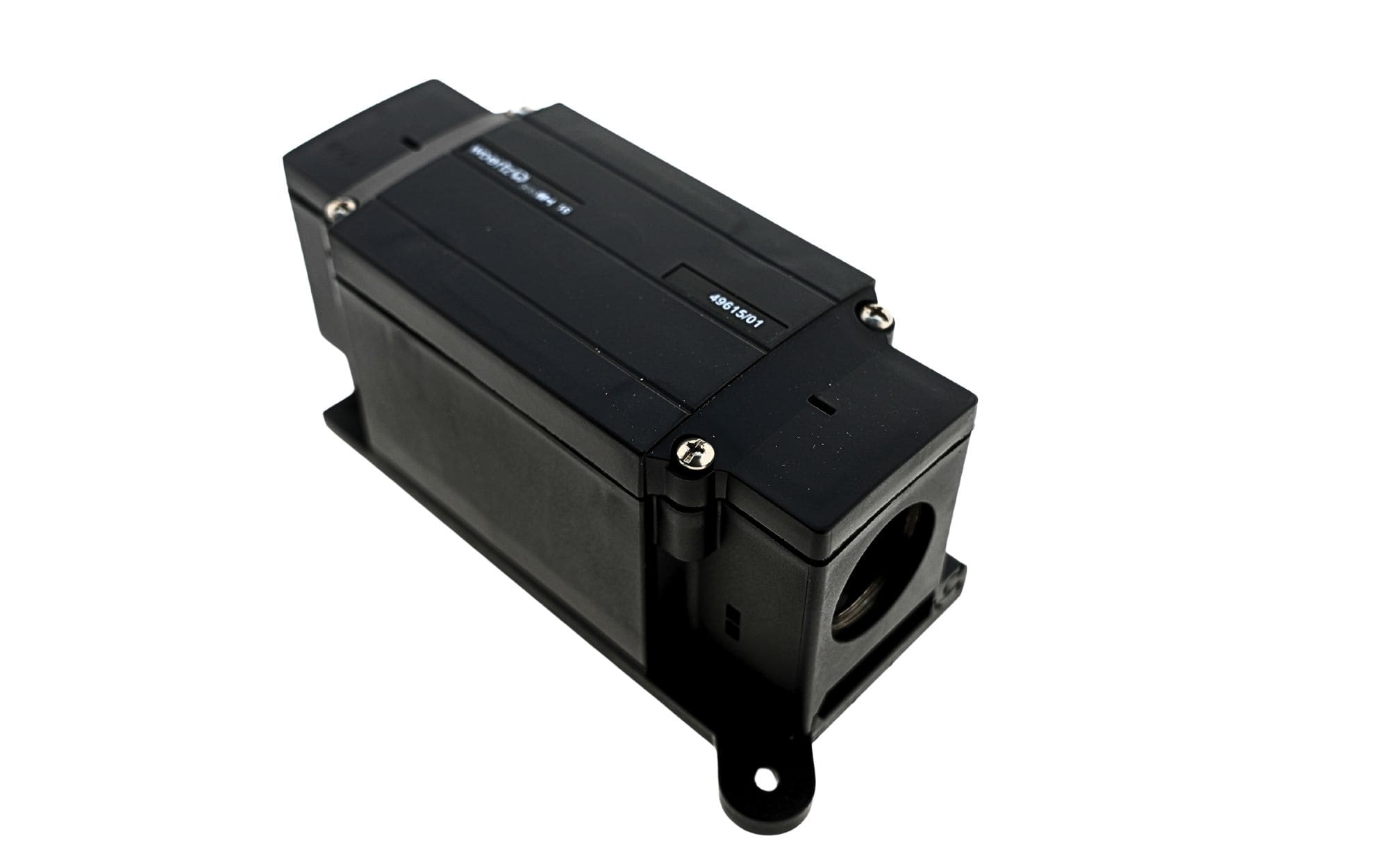

Koblingsboks for flatkabel 5G16mm²/5G25mm² IP65 med valgbar tilkoblingsside
Artikkelnummer: 49615/01
Pris på forespørsel
Koblingsboks IP65 for innmating eller avgrening 5-polet 3LNPE, for flatkabel Woertz 5G16mm²
eller 5G25mm², med valgbar tilkoblingsside, for kabler opp til 5x16mm², med gjengekontakt og gjengemutter M40x1,5, inkludert tetningsplugg M40x1,5 med festemulighet, halogenfri, korrosjonsbeskyttet.
Anbudstekst
Koblingsboks for flatkabel 5G16mm²/5G25mm² IP65 med valgbar tilkoblingsside (49615/01): Koblingsboks IP65 for innmating eller avgrening 5-polet 3LNPE, for flatkabel Woertz 5G16mm²
eller 5G25mm², med valgbar tilkoblingsside, for kabler opp til 5x16mm², med gjengekontakt og gjengemutter M40x1,5, inkludert tetningsplugg M40x1,5 med festemulighet, halogenfri, korrosjonsbeskyttet.
Kopi
| Type boks | Boîtes de jonction |
| Dimensjoner LxBxH (mm) | 200x85x91 mm |
| Dimensjoner LxBxH (tommer) | 7,87x3,35x3,58 inch |
| Beskyttelsesklasse | IP65 |
| Metalldeler | Protégé contre la corrosion |
| Kontakttype for flatkabel | Contact piercing (vis) EN 60998-2-3 |
| Antall stolper | 5 pôles |
| Type kontakt | Borne à vis |
| Tilkoblingsleder (mm²) | 5x16 mm² mm² |
| Gjenger Kabelgjennomføring | M40x1.5 |
| Nominell strøm sterkstrømseksjon (A) | 76 (16 mm²) / 80 (avec câble plat 5x25mm²) A |
| Nominell spenning høyspenningsdel (V) | 690 V |
| Motstand mot støt | IK08 |
| Driftstemperatur | -15 à 85 °C |
| Min. installasjonstemperatur | 5 °C |
| Plastdeler | sans halogène |
| Materialglidebryter/underdel | Polyamide, noir |
| Materiale i huset | Polyamide , noir |
| Materiale til panseret | Polyamide, noir |
| Antall Skrutrekker Spisse skruer Sterkstrømsdeler | 2 |
| Arbeidsmoment for spissede skruer for sterkstrømsseksjon (Nm) | 3,7 Nm |
| Antall Skrutrekker Klemmeskruer Strømseksjon | Kreuzschlitz Nr.2 |
| Arbeidsmoment for klemmeskruer for sterkstrømsseksjon (Nm) | 2 Nm |
| Brannbelastning (KWh) | 3,3 kWh |
Tilbehør til produktet
Prensaestopas M40x1,5 rango de sujeción Ø 19-28mm de plástico para cajas de conexión no. 49615
| Artikkelnummer | 49635 |
| ELDAS® nummer | 121720807 |
| Enhet | Stykke |
| Dimensjoner LxBxH (mm) | 30x10x31 |
| Tilgjengelighet | tilgjengelig fra lager |
| Vekt (g) | 75,47 |
Prensaestopas M40x1,5 Ø 22-32mm de plástico para cajas de derivación nº 49615
| Artikkelnummer | 49636 |
| ELDAS® nummer | 121730807 |
