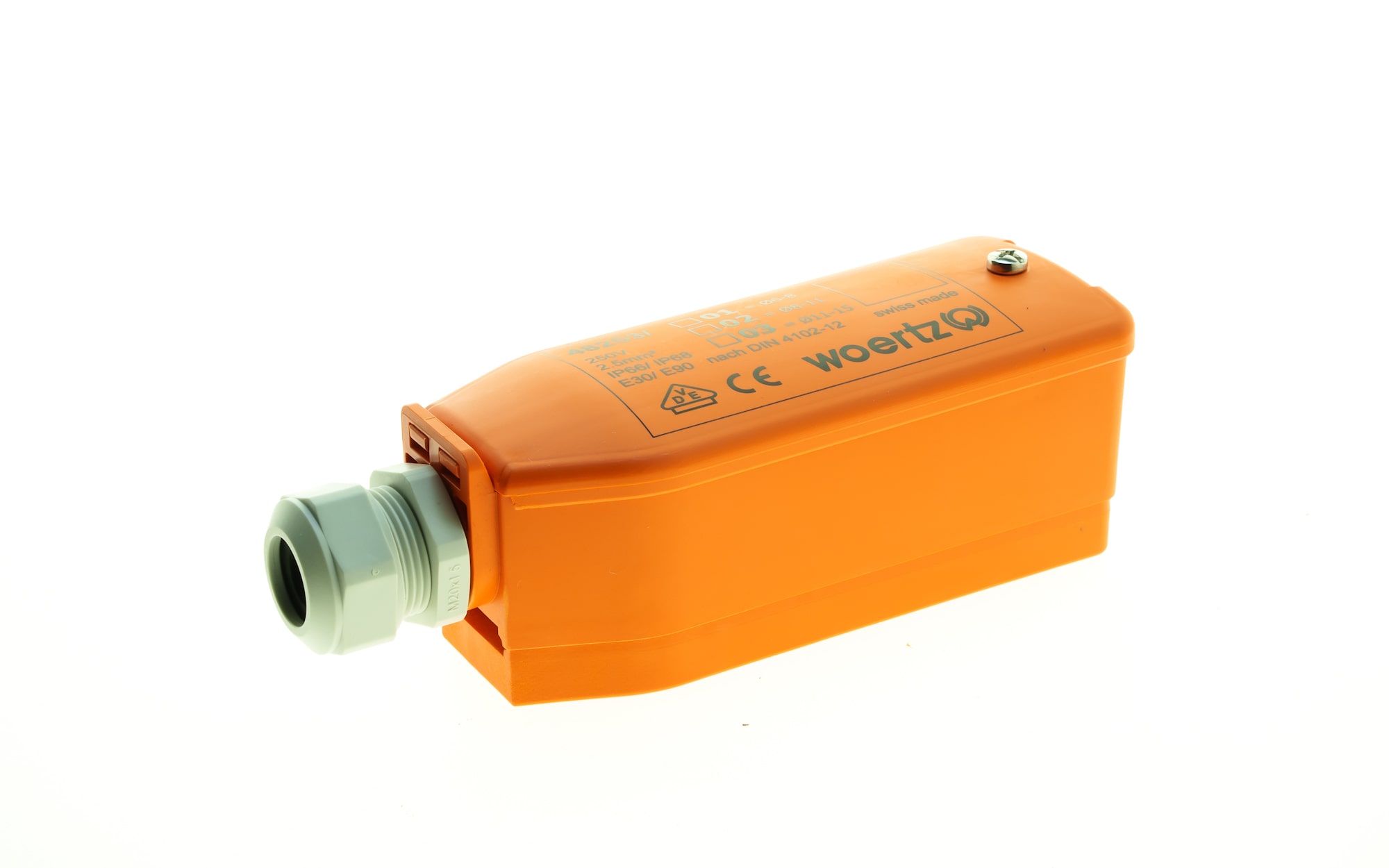

Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø11-15mm

Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø11-15mm

Artikelnummer: 48253/03

Preis auf Anfrage

Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M20 Ø11-15mm, für Flachkabel Woertz E90 3G2.5mm², halogenfrei, korrosionsgeschützt

Einheit	Piece
Abmessungen LxBxH (mm)	137x50x49 mm
Verfügbarkeit	Delivery according to agreement
Anzahl Pole	3 pole
Gewicht	391,210 g
Farbe	orange

Ausschreibungstext

Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø11-15mm (48253/03): Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M20 Ø11-15mm, für Flachkabel Woertz E90 3G2.5mm², halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48253-03 - Anschlussdose IP68 für FK E90 3G2.5mm² M20 Ø11-15mm.pdf

Dateien
Verklaring van conformiteit	EU - Konformität_Dose FK.pdf
Verklaring van conformiteit	rohs_and_reachV01.pdf
Montagevideo	48253.mp4
Gebruiksaanwijzing	G00147V00.pdf

Kenndaten
Einheit	Stuk
Verfügbarkeit	Levering op afspraak
EAN Code	7611718269844
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	391,210 g
Farbe	oranje

Technische Daten
Abmessungen LxBxH (mm)	137x50x49 mm
Abmessungen LxBxH (inch)	5.39x1.97x1.93 inch
Schutzart	IP66/IP68 (2m,30min)
Metallteile	Metalteile:V4A / Kontaktierung : Cu-Legierung
Flachkabel-Kontaktierungsart	Piercing-Kontaktierung (Schraube) EN 60998-2-3
Anzahl Pole	3 polig
Kontaktierungsart	Schraubklemme
Anschlussleiter (mm²)	3x2.5 mm²
Gewinde Kabelverschraubung	mit Kabelverschraubung M20x1.5 (IP68) D= 11.0 mm - 15.0 mm
Kabeldurchführung (mm)	11.0 - 15.0 mm
Bemessungsstrom Starkstromteil (A)	24 (2,5 mm²) A
Bemessungsspannung Starkstromteil (V)	690 V
Betriebstemperatur	-15 bis 85 °C
Installationstemperatur min.	5 °C
Funktionserhalt	E30/E90 (DIN 4102-12)
Kunststoffteile	halogenfrei
Werkstoff Schieber/Unterteil	Polyamid, orange
Werkstoff Gehäuse	Polyamid, orange
Werkstoff Haube	Polyamid, orange
Brandlast (KWh)	1,15 kWh

Produktzubehör

Placa de retención para la caja de conexiones (48253/48453)

Placa de retención para toma de cable plana E90, de acero cromado V4A, con Distancia de fijación de 80 mm y orificios de 9,5 mm, para el montaje de la caja de empalmes Caja de empalmes 48253/48453.

Artikelnummer	48254
Einheit	Stück
Verfügbarkeit	Lieferung nach Vereinbarung
Gewicht	78 g

Preis auf Anfrage
