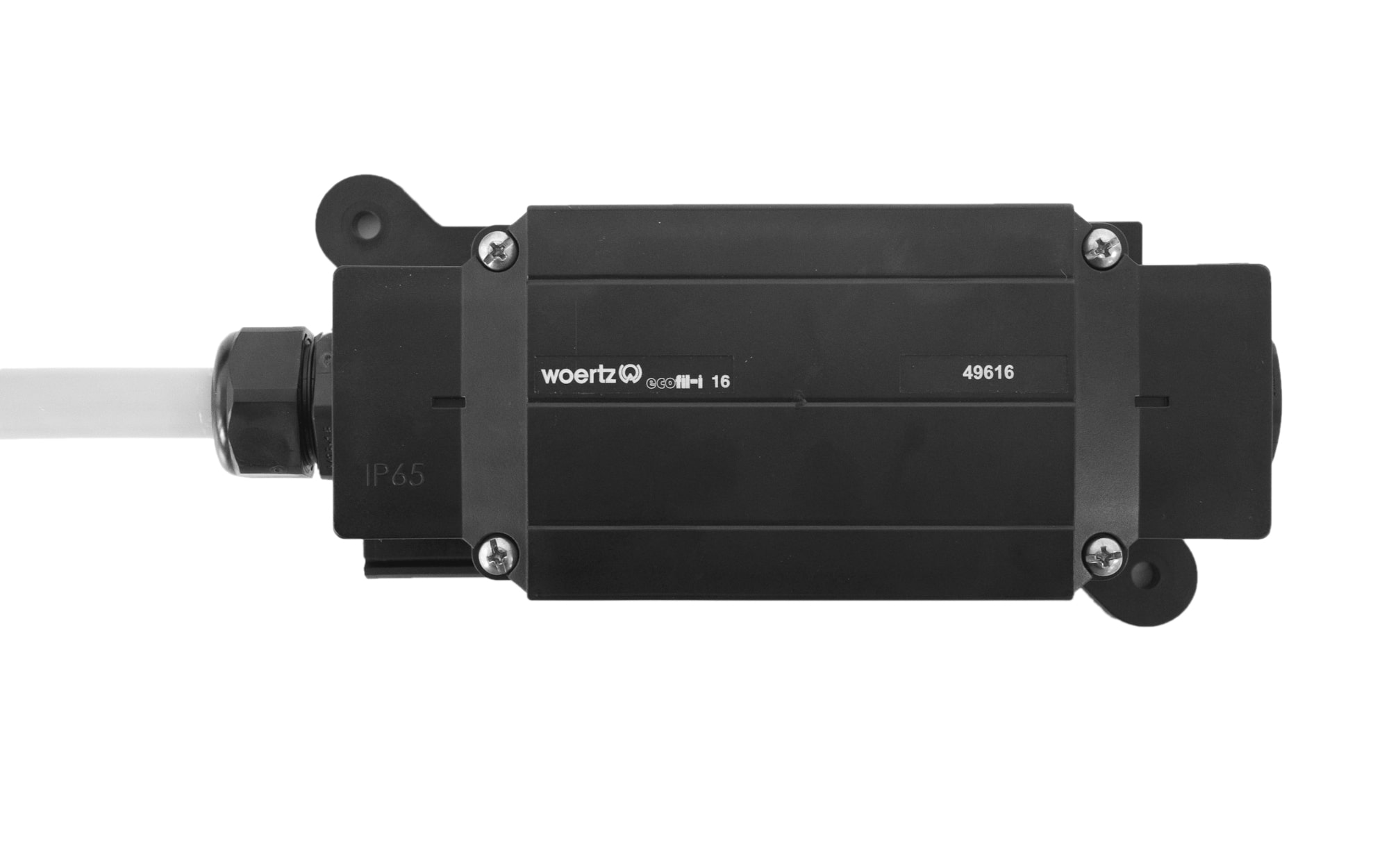

Abzweigdose Vorkonfektioniert für Flachkabel 49616 + 1.5M HF-K 5G6
Artikelnummer: 49616/1X5G6/15
Preis auf Anfrage
Abzweigdose vorkonfektioniert 5-polig 5G16mm²/5G25mm² inklusive Befestigung und 2 Gewindestützen M25x1.5 für 2 Abgänge, mit vormontiertem Rundkabel 5G6mm² 1,5 m, mit freiem Ende. Abisoliert 70 mm, mit Aderendhülsen. Inklusive Blindstopfen 49639.
Dosentyp | Abzweigdosen |
Abmessungen LxBxH (mm) | 1700x85x73 mm |
Abmessungen LxBxH (inch) | 67x3.35x2.90 inch |
Schutzart | IP65 |
Metallteile | Korrosionsgeschützt |
Anzahl Pole | 5 polig |
Kontaktierungsart | Schraubklemme |
Anschlussleiter (mm²) | 5x6,0 mm² |
Gewinde Kabelverschraubung | mit Kabelverschraubung M25x1.5 D= 13.0 mm - 18.0 mm und M40x1.5 für Flachkabel |
Bemessungsspannung Starkstromteil (V) | 690 V |
Kabellänge (m) | 1.5 m |
Halogenfrei | Ja |
Brandverhaltensklasse | Cca s1 d1 a1 |
Leiterquerschnitt (mm²) | 6 mm² |
Kupferleiter | Feindrähtig KL5 EN60228 |
Aderisolation | Flammwidriger Polyolefin |
Aderfarben | braun,blau,grün/gelb,schwarz,grau |
Mantelisolation | Polyolefin flammwidrig |
Mantel Farbe | Lichtgrau |
Minimaler Biegeradius | |
Betriebstemperatur (°C) | -15 bis 85 °C |
Installationstemperatur min. (°C) | 5 °C |
Bemessungsstrom (A) | 80 A |
Kunststoffteile | Halogenfrei |
Werkstoff Schieber/Unterteil | Polyamid, schwarz |
Werkstoff Gehäuse | Polyamid, schwarz |
Werkstoff Haube | Polyamid, schwarz |
Nummer Schraubenzieher Spitzschrauben Starkstromteil | 2 |
Gebrauchsdrehmoment Spitzschrauben Starkstromteil (Nm) | 3.7 Nm |
Nummer Schraubenzieher Klemmschrauben Starkstromteil | 2 |
Gebrauchsdrehmoment Klemmschrauben Starkstromteil (Nm) | 2 Nm |
Brandlast (KWh) | 2.97 kWh |
