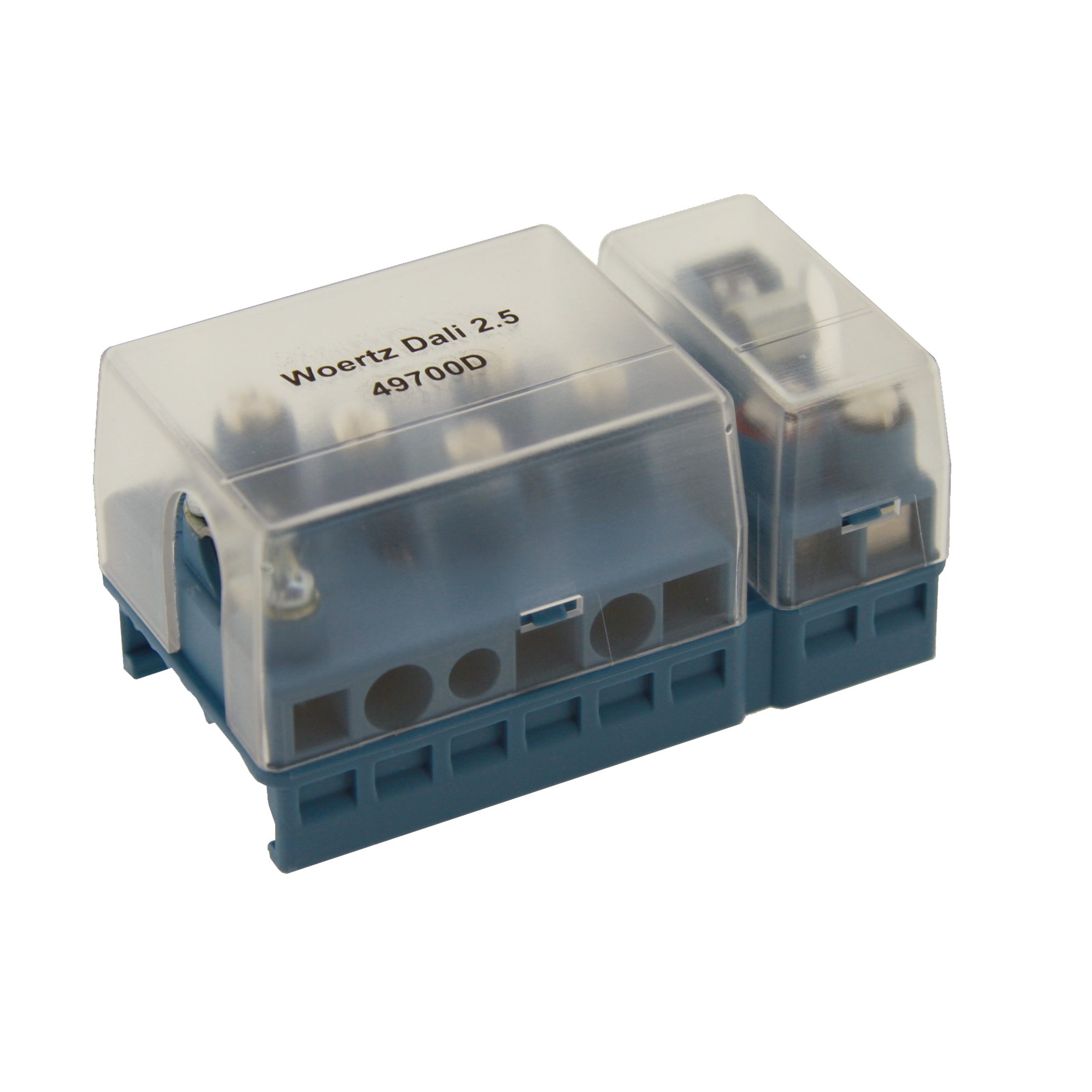

Anschlussdose für FK Dali 5x2,5+2x1,5mm² 5P+Bus
Artikelnummer: 49700D
ELDAS®-Nr: 150780137
Preis auf Anfrage
Anschlussdose zur Einspeisung oder Abzweigung
Woertz, 5-polig+Bus, 3LNPE+Bus, für Kabel bis
5x2.5mm² und Bus bis 2x2.5mm², für Flachkabel
Woertz Dali 5x2.5+2x1.5mm², halogenfrei<(>,<)>
korrosionsgeschützt.
Ausschreibungstext
Anschlussdose für FK Dali 5x2,5+2x1,5mm² 5P+Bus (49700D): Anschlussdose zur Einspeisung oder Abzweigung
Woertz, 5-polig+Bus, 3LNPE+Bus, für Kabel bis
5x2.5mm² und Bus bis 2x2.5mm², für Flachkabel
Woertz Dali 5x2.5+2x1.5mm², halogenfrei<(>,<)>
korrosionsgeschützt.
Kopieren
| Dosentyp | Boîtes de jonction |
| Abmessungen LxBxH (mm) | 76x44x39 mm |
| Abmessungen LxBxH (inch) | 2,99x1,73x1,54 inch |
| Schutzart | IP20C |
| Metallteile | Protégé contre la corrosion |
| Flachkabel-Kontaktierungsart | Contact piercing (vis) EN 60998-2-3 |
| Anzahl Pole | 5 pôles Bus 2 pôles |
| Kontaktierungsart | Borne à vis |
| Anschlussleiter (mm²) | 5x2,5 mm² |
| Leiteraufnahmeraum (mm) | 3,75 mm |
| Kabeldurchführung (mm) | 12.0 mm |
| Bemessungsstrom Busteil (A) | 17.5(1.5mm2) / 13.5(1.0mm2) /9(0.75mm2) /6(0.5mm2) A |
| Bemessungsspannung Busteil (V) | 250 V |
| Bemessungsstrom Starkstromteil (A) | 24 (2,5 mm²) A |
| Bemessungsspannung Starkstromteil (V) | 690 V |
| Betriebstemperatur | -15 à 85 °C |
| Installationstemperatur min. | 5 °C |
| Kunststoffteile | sans halogène |
| Werkstoff Schieber/Unterteil Bus | Polyamide |
| Werkstoff Gehäuse Bus | Polyamide , bleu |
| Werkstoff Haube Bus | Polycarbonate, transparent |
| Werkstoff Schieber/Unterteil | Polyamide |
| Werkstoff Gehäuse | Polyamide , bleu |
| Werkstoff Haube | Polycarbonate, transparent |
| Nummer Schraubenzieher Spitzschrauben Busteil | 3 |
| Gebrauchsdrehmoment Spitzschrauben Busteil (Nm) | 1 Nm |
| Nummer Schraubenzieher Spitzschrauben Starkstromteil | 1 |
| Gebrauchsdrehmoment Spitzschrauben Starkstromteil (Nm) | 0,7 Nm |
| Nummer Schraubenzieher Klemmschrauben Busteil | 1 |
| Gebrauchsdrehmoment Klemmschrauben Busteil (Nm) | 0,7 Nm |
| Nummer Schraubenzieher Klemmschrauben Starkstromteil | 1 |
| Gebrauchsdrehmoment Klemmschrauben Starkstromteil (Nm) | 0,7 Nm |
| Brandlast (KWh) | 0,47 kWh |
Produktzubehör
| Artikelnummer | 49738 |
| ELDAS®-Nr | 150901017 |
| Einheit | Stück |
| Verfügbarkeit | Lieferung nach Vereinbarung |
| Gewicht | 19 |
Dieses Produkt ist Mitglied der folgenden Produktsysteme
1152
Ce système flexible combine courant fort et ligne de bus Dali dans une application câblée. Il constitue la base de la commande décentralisée de l'éclairage.
Les domaines d'application sont les bureaux ...
Les domaines d'application sont les bureaux ...
