Système de câble plat Power IP 5G6 mm² (IP66/68)
Grâce à son degré de protection IP élevé, ce système de 5G6 mm² est utilisé pour la construction de tunnels, le bâtiment et le génie civil, les installations industrielles, les ateliers et les menuiseries, ainsi qu'à l'extérieur pour les événements et les festivals en plein air.
- Boîte d'alimentation et de connexion
- Boîte de jonction
- Boîte de jonction
- Bride de câble
- Bride de colonne montante
- Câble plat
- Embout de câble
- Pince à dénuder
- Ruban isolant pour câbles plats
Câble plat Woertz Power IP 0.6/1.0kV, 5x6mm², sans halogène, gris clair,
3LNPE, classe de comportement au feu: B2ca s1a d0 a1
| Numéro d'article | 48780/FRNC |
| N° ELDAS® | 113279609 |
| Unité de base | Mètre |
| disponibilité | disponible en stock |
| Poids | 515 g |
| Construction | 5x6 |
| sans halogène | Oui |
| Désignation internationale | N1Z1Z1H2-K |
| Classe de réaction au feu | B2ca s1a d0 a1 |
| Comportement au feu | Câbles à comportement non critique (selon AEAI 14-15) |
| Couleur de la gaine | Gris clair |
Boîtier d'alimentation latéral Woertz IP65, 5-pôles , 3LNPE, pour cable
5x6mm², pour câble plat Woertz Power IP 5G6mm², avec possibilité de
fixation, sans halogène, protégé contre la corrosion
| Numéro d'article | 48781/65 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 122x120x90 |
| disponibilité | Livraison sur rendez-vous |
| Nombre de pôles | 5 pôles |
| Poids | 1163,100 g |
| Couleur | gris |
Boite de raccordement rapide pour alimentation ou dérivation Woertz
IP66/ IP68, 5-pôles , 3LNPE, pour cable jusqu’à 5x4mm², pour câble plat
Woertz Power 5G6mm², avec filetage 1x M20x1.5, sans halogène, protégé
contre la corrosion

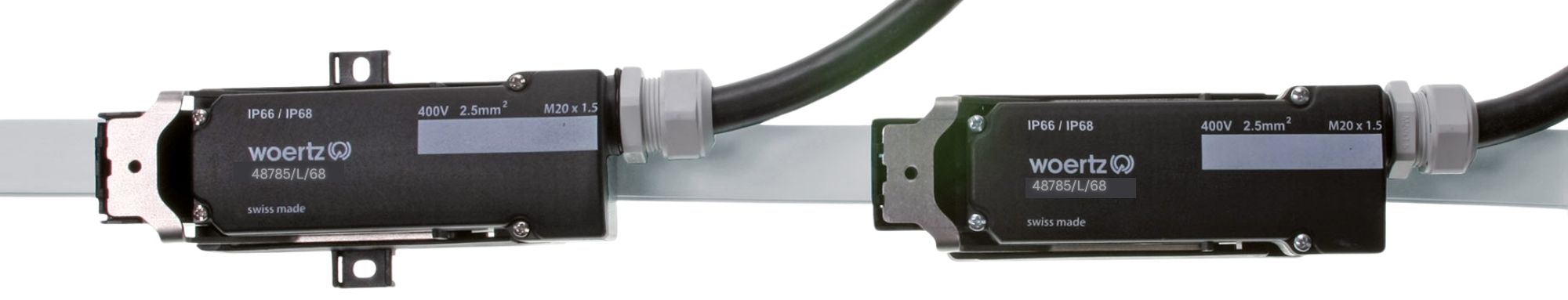

| Numéro d'article | 48785/L/68 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 155x50x55 |
| disponibilité | disponible en stock |
| Nombre de pôles | 5 pôles |
| Poids | 220 g |
| Couleur | noir |
Boîtier de raccodement pour alimentation ou dérivation Woertz IP66/
IP68, 5-pôles , 3LNPE, pour cable jusqu’à 5x4mm², pour câble plat Woertz
Power IP 5G6mm², avec possibilité de fixation, mit avec filetage 1x
M20x1.5, sans halogène, protégé contre la corrosion
| Numéro d'article | 48785/L/68/S |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 155x75x55 |
| disponibilité | disponible en stock |
| Nombre de pôles | 5 pôles |
| Poids | 222 g |
| Couleur | noir |
Boîtier de derivation Woertz IP66/ IP68, avec unité de fusible (5x20mm)
pour protéger un système de câble plat contre les courts-circuits, M20
Ø6-15mm, pour câble plat Woertz Power IP 5G6mm², avec possibilité de
fixation, sans halogène, protégé contre la corrosion
| Numéro d'article | 48785/S/SI |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 275x50x55 |
| disponibilité | disponible en stock |
| Nombre de pôles | 5 pôles |
| Poids | 0,010 g |
| Couleur | noir |
Boîtier de derivation Woertz IP66/ IP68, avec module pour connexion
enfichable femelle précâblée, fiche à câbler, M20 Ø6-15mm, pour câble
plat Woertz Power IP 5G6mm², avec possibilité de fixation, sans
halogène, protégé contre la corrosion
| Numéro d'article | 48785/S/ST |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 275x50x55 |
| disponibilité | disponible en stock |
| Nombre de pôles | 5 pôles |
| Poids | 361 g |
| Couleur | noir |
Boîtier d'alimentation/liaison latéral-Boîte de sécurité incendie E90
Woertz IP66/ IP68, pour câble plat Woertz E90 5G2,5/4/6mm², sans
halogène, protégé contre la corrosion
| Numéro d'article | 48958 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 35x30x24.5 |
| disponibilité | Livraison sur rendez-vous |
| Nombre de pôles | 5 pôles |
| Couleur | blanc |
| Comportement au feu | V0 (UL94) |
Pièce d'extrémité Woertz, thermoretractable, pour câble plat 24/8mm,
5G6mm², noir, IP68, avec produit d'etancheité
| Numéro d'article | 48511/24 |
| Unité de base | Pièce |
| disponibilité | disponible en stock |
| Poids | 9 g |
| Numéro d'article | 49978 |
| Unité de base | Pièce |
| disponibilité | Livraison en 4 semaines |
| Poids | 6,500 g |
Brides de câble Woertz Câble plat E90 pour installation montante 23-
37/6-8mm. En acier inoxidable V4A, rouleaux en isolation céramic
| Numéro d'article | 49386 E90 |
| N° ELDAS® | 120013007 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 91.5x71.5x48 |
| disponibilité | Livraison en 4 semaines |
| Poids | 0,090 kg |
Cisaille pour câbles plats Woertz jusqu'à 5x6 mm² (avec un effort plus important jusqu'à 5x16 mm²)
| Numéro d'article | 49935 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 24.5 |
| disponibilité | disponible en stock |
| Poids | 475,23 |
Ruban isolant pour câble plat 102x100x2,3 mm, pour l’isolation correcte
des trous de perçage des boîtes de connexion, par exemple lors du
déplacement ou du démontage ; résistant aux intempéries, auto-
vulcanisant à froid.
| Numéro d'article | 49960 |
| N° ELDAS® | 171013007 |
| Unité de base | Pièce |
| Dimensions longueur x largeur x hauteur (mm) | 102×100×2.3 |
| disponibilité | Livraison en 4 semaines |
| Poids | 32,500 g |
