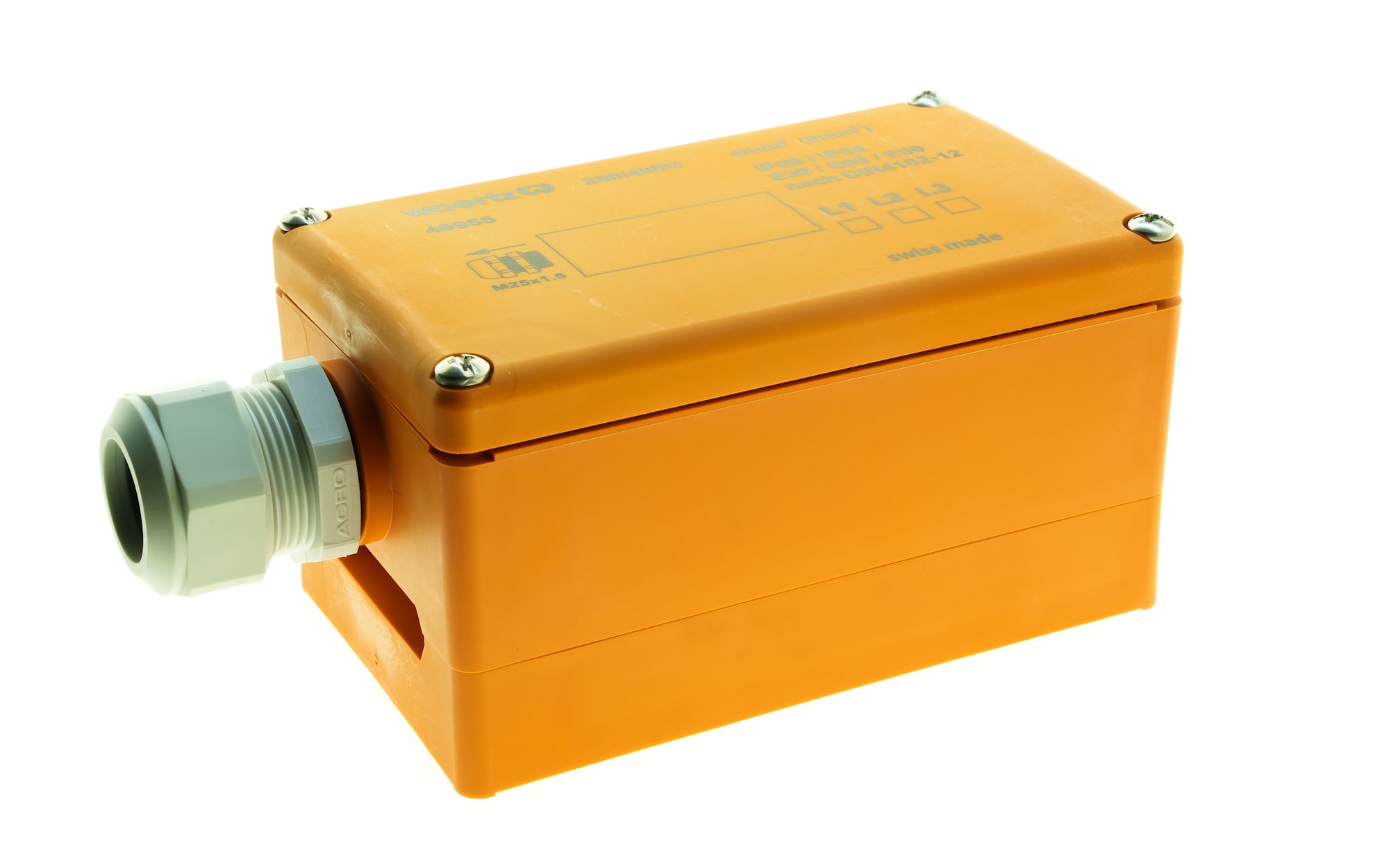

Anschlussdose IP68 für FK E90 5G16mm² M25 Ø16-20.5mm

Anschlussdose IP68 für FK E90 5G16mm² M25 Ø16-20.5mm

Artikelnummer: 48955/02

Preis auf Anfrage

Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M25 Ø16-20.5mm, für Kabel bis 5x4(6)mm², für Flachkabel Woertz E90 5G16mm², halogenfrei, korrosionsgeschützt

Einheit	Pièce
Abmessungen LxBxH (mm)	146x85x77 mm
Verfügbarkeit	Livraison sur rendez-vous
Anzahl Pole	5 pôles
Gewicht	946 g
Farbe	orange

Ausschreibungstext

Anschlussdose IP68 für FK E90 5G16mm² M25 Ø16-20.5mm (48955/02): Anschlussdose zur Einspeisung oder Abzweigung-Brandsicherheitsdose E90 Woertz IP66/ IP68, M25 Ø16-20.5mm, für Kabel bis 5x4(6)mm², für Flachkabel Woertz E90 5G16mm², halogenfrei, korrosionsgeschützt

Kopieren

Produktdatenblatt
48955-02 - Anschlussdose IP68 für FK E90 5G16mm² M25 Ø16-20.5mm.pdf

Dateien
Dichiarazione di conformità	EU - Konformität_Dose FK.pdf
Dichiarazione di conformità	rohs_and_reachV01.pdf

Kenndaten
Einheit	Pezzo
Verfügbarkeit	Consegna per accordo
EAN Code	7611718270031
Warengruppe	0170000
Verpackungseinheit	1 st
Ursprungsland	CH
Zolltarifnummer	8536.9080
Gewicht	946 g
Farbe	arancione

Technische Daten
Abmessungen LxBxH (mm)	146x85x77 mm
Abmessungen LxBxH (inch)	5,74x3,34x3,03 inch
Schutzart	IP66/IP68 (2m, 30min)
Metallteile	Parti metalliche: V4A / Contatto: lega di Cu
Flachkabel-Kontaktierungsart	Contatto perforante (vite) EN 60998-2-3
Anzahl Pole	5 palo
Kontaktierungsart	Terminale a vite
Anschlussleiter (mm²)	5x4,0 mm²
Gewinde Kabelverschraubung	con pressacavo M25x1,5 (IP68) D= 16,0 mm - 20,5 mm
Kabeldurchführung (mm)	16,0-20,5 mm
Bemessungsstrom Starkstromteil (A)	32 (4 mm²) A
Bemessungsspannung Starkstromteil (V)	690 V
Betriebstemperatur	-da 15 a 85 °C
Installationstemperatur min.	5 °C
Funktionserhalt	E30/E90 (DIN 4102-12)
Kunststoffteile	Senza alogeni
Werkstoff Schieber/Unterteil	Poliammide, arancione
Werkstoff Gehäuse	Poliammide, arancione
Werkstoff Haube	Poliammide, arancione
Brandlast (KWh)	2,35 kWh

Produktzubehör

Presa per piastra di ritegno E90 48953/48955

Piastra di fissaggio per scatola a cavo piatto, in acciaio cromato V4A , con interasse di fissaggio di 116 mm e fori da 9,5 mm, per il montaggio del Scatola di derivazione 48953/48955.
