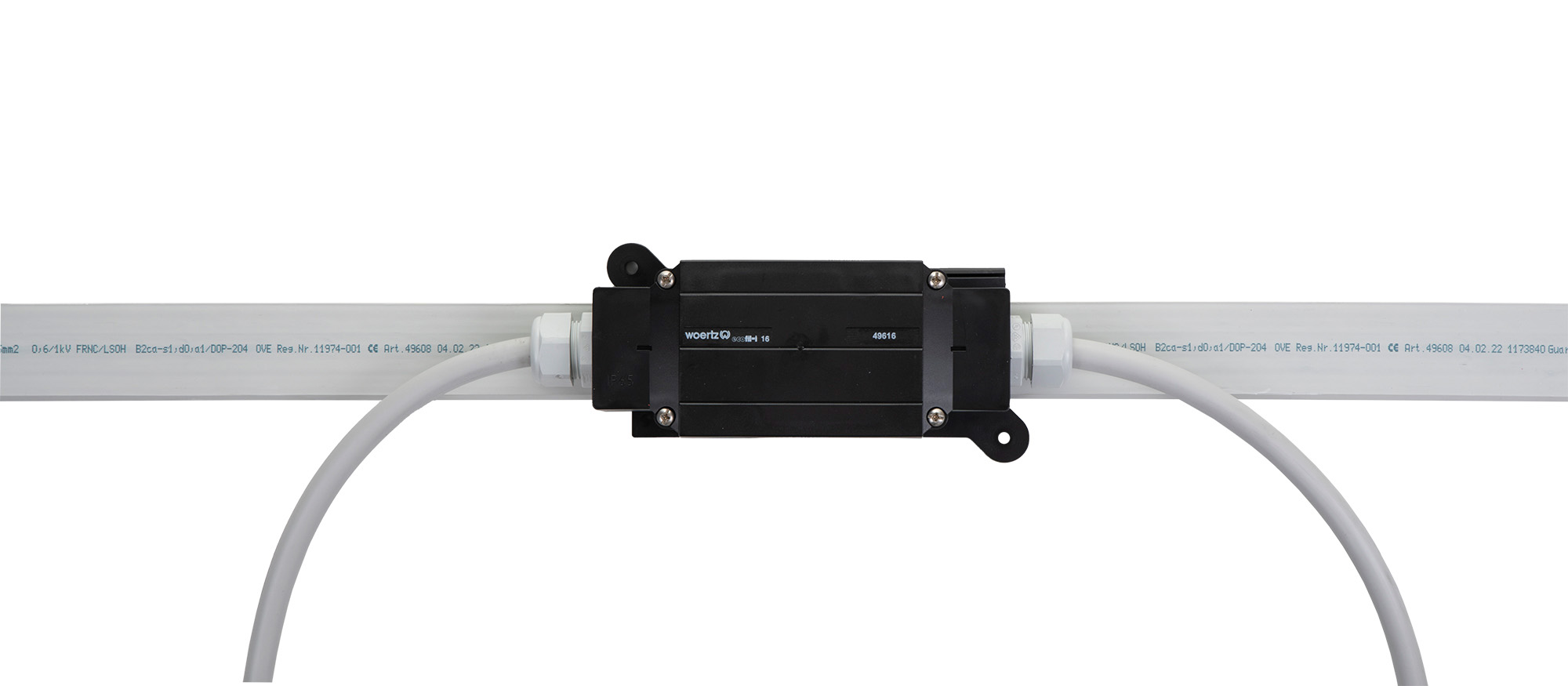

Plat kabelsysteem Power 5G25 mm² (IP65)
Ideaal voor tijdelijke gebouwen, kantoren, tunnels, hallen, beurzen en e-mobiliteit. Robuust, weerbestendig en krachtig - perfect voor tijdelijke of permanente stroomvoorziening.
| BIM-gegevens | Downloaden |
- Aansluitdoos
- Aansluitdoos
- Bruid
- Isolatietape voor platte kabel
- Kabeleindstuk
- Kabelklemmen
- Platte kabel
- Riser bruid
- Stripping mes
- Striptang
| Artikelnummer | 49608 |
| Elda's nummer | 113399780 |
| Eenheid | Meter |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 1700 |
| Structuur (mm²) | 5x25 |
| Halogeenvrij | Ja |
| Internationale benaming | N1Z1Z1H2-K |
| Klasse brandgedrag | B2ca s1a d0 a1 |
| Kleur vacht | Lichtgrijs |
| Artikelnummer | 49608SW |
| Elda's nummer | 113399700 |
| Eenheid | Meter |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 1654 |
| Structuur (mm²) | 5x25 |
| Halogeenvrij | Ja |
| Internationale benaming | N1Z1Z1H2-K |
| Klasse brandgedrag | B2ca s1a d0 a1 |
| Kleur vacht | Zwart |
Platte kabel Woertz 5x25mm 2 PVC (oliebestendig) lichtgrijs 3LNPE
| Artikelnummer | 49607 |
| Elda's nummer | 113389780 |
| Eenheid | Meter |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 1700 |
| Structuur (mm²) | 5x25 |
| Halogeenvrij | Geen |
| Internationale benaming | N1VV5H2-K |
| Klasse brandgedrag | Eca |
| Kleur vacht | Lichtgrijs |
Aansluitdoos 5-polig voor vlakke kabel 5G16mm² of 5G25mm² IP65 met montage met 1 draadbus M40x1,5 voor 1 voedingskabel met ronde kabel 5x16mm² en 5x25mm²
| Artikelnummer | 49615 |
| Elda's nummer | 150285037 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 200x85x91 |
| Beschikbaarheid | uit voorraad leverbaar |
| Aantal palen | 5 pool |
| Gewicht (g) | 800 |
| Kleur | zwart |
Aansluitdoos 5-polig voor vlakke kabel Power 5G16mm² of 5G25mm² met bevestiging met 1 schroefmof M40x1,5 voor 1 voedingskabel met ronde kabel 5x16mm² met aluminium schuif. Gebruik voor tunneltoepassing artikel 49615.
| Artikelnummer | 49615A |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 200x85x91 |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Gewicht (g) | 800 |
| Kleur | zwart |
Voorgemonteerde 5-polige aftakdoos 5G16mm²/5G25mm² inclusief bevestiging en 1 stopcontact met schroefdraad M40x1,5 voor 1 stopcontact. Met wartel 49635 en voorgemonteerde ronde kabel 5G10mm² 1,5 m.
| Artikelnummer | 49615/1x5G10/15 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 1700x85x91 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Kleur | zwart |
Voorgemonteerde 5-polige aftakdoos 5G16mm²/5G25mm² inclusief bevestiging en 1 stopcontact met schroefdraad M40x1,5 voor 1 stopcontact. Met wartel 49635 en voorgemonteerde ronde kabel 5G10mm² 2 m.
| Artikelnummer | 49615/1x5G10/20 |
| Elda's nummer | 150285137 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 2200x85x91 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Kleur | zwart |
Voorgemonteerde 5-polige aftakdoos 5G16mm²/5G25mm² inclusief bevestiging en 1 stopcontact met schroefdraad M40x1,5 voor 1 stopcontact. Met wartel 49635 en voorgemonteerde ronde kabel 5G10mm² 3 m.
| Artikelnummer | 49615/1x5G10/30 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 3200x85x91 |
| Beschikbaarheid | Levering op afspraak |
| Kleur | zwart |
Aansluitdoos 5-polig voor vlakke kabel 5x16 mm²/5G25 mm², met bevestiging, met 2 schroefmoffen M25x1,5
| Artikelnummer | 49616 |
| Elda's nummer | 150713037 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 200x85x73 |
| Beschikbaarheid | uit voorraad leverbaar |
| Aantal palen | 5 pool |
| Gewicht (g) | 650 |
| Kleur | zwart |
Aansluitdoos 5-polig voor vlakke kabel 5x16mm² of 5G25mm² met bevestiging met 2 draadbussen M25x1,5 voor 2 uitgangen met ronde kabel. 1 uitgang max. 5x10mm², 2 uitgangen max, elk 5x6mm², met aluminium schuif. Gebruik voor tunneltoepassing artikel 49616.
| Artikelnummer | 49616A |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 200x85x73 |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Gewicht (g) | 650 |
| Kleur | zwart |
Aansluitdoos met zekeringadapter IP65 voor vlakke kabel 5G16 mm²/5G25mm² met 3 wartels M20x1,5 Ø6,0-15,0mm
| Artikelnummer | 49616/SI |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 320X85X73 |
| Beschikbaarheid | uit voorraad leverbaar |
| Aantal palen | 5 pool |
| Gewicht (g) | 703 |
| Kleur | zwart |
Aansluitdoos met stekkeradapter IP65 voor vlakke kabel 5G16mm²/5G25mm² met 3 wartels M20x1,5 Ø6,0-15,0mm.
| Artikelnummer | 49616/ST |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 320X85X73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 703 |
| Kleur | zwart |
Aansluitdoos met twee zekeringadapters IP65 voor vlakke kabel 5G16mm²/5G25mm² met 3 wartels M20x1,5 Ø6,0-15,0mm.
| Artikelnummer | 49616/2SI |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 440X85X73 |
| Beschikbaarheid | uit voorraad leverbaar |
| Aantal palen | 5 pool |
| Gewicht (g) | 759 |
| Kleur | zwart |
Aansluitdoos met twee stekkeradapters IP65 voor vlakke kabel 5G16mm²/5G25mm² met 3 wartels M20x1,5 Ø6,0-15,0mm.
| Artikelnummer | 49616/2ST |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 440X85X73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 759 |
| Kleur | zwart |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel 5G16mm² / 5G25mm², voorbedraad met PE-aansluitklem zonder montage tot 32A.
| Artikelnummer | 49615/49617 |
| Elda's nummer | 150285237 |
| Eenheid | Stuk |
| Beschikbaarheid | uit voorraad leverbaar |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Halogeenvrij | Ja |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel
5x16mm²/5x25mm², uitgerust met aardlekschakelaar FIA/LSC
16A 30mA en voorgemonteerd met een ronde kabel met 5G2,5mm², lengte 3 meter
(vrij uiteinde).
| Artikelnummer | 49615/FIALSC16/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Kabellengte (m) | 3 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Zwart |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel
5x16mm²/5x25mm², uitgerust met aardlekschakelaar FIA/LSC
32A 30mA en voorgemonteerd met een ronde kabel met 5G6mm², lengte 3 meter
(vrij uiteinde).
| Artikelnummer | 49615/FIALSC32/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Kabellengte (m) | 3 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Woertz vlakke kabelaftakdoos, met verdelerbehuizing, met PE-aansluitklem, voor toevoer en afvoer, 1× M40-ingang, voor ronde kabel 5 × 16 mm², voor vlakke kabel 5 × 25 mm², uitgerust met aardlekschakelaar FI A/LS, C, 32 A, 30 mA, voorgemonteerd met ronde kabel CCA-Flex, 5 × 6 mm², lengte 3 m (vrij uiteinde).
| Artikelnummer | 49615/FIALSC32/3/H |
| Elda's nummer | 150285207 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Kabellengte (m) | 3 m |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel
5x16mm²/5x25mm², uitgerust met aardlekschakelaar FIB/LSC
16A 30mA en voorgemonteerd met een ronde kabel met 5G2,5mm², lengte 3 meter
(vrij uiteinde).
| Artikelnummer | 49615/FIBLSC16/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Kabellengte (m) | 3 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Zwart |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel 5x16mm²/5x25mm², uitgerust met aardlekschakelaar FIB/LSC 32A 30mA en voorgemonteerd met een ronde kabel met 5G6mm², lengte 3 meter (vrij uiteinde).
| Artikelnummer | 49615/FIBLSC32/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Grijs |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel
5x16mm²/5x25mm², uitgerust met stroomonderbreker LSC 16A 30mA en
voorgemonteerd met een ronde kabel met 5G2,5mm², lengte 3 meter (vrij uiteinde).
| Artikelnummer | 49615/LSC16/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Zwart |
5-polig (49615) met verdeelkast (49617) voor vlakke kabel
5x16mm²/5x25mm², uitgerust met een stroomonderbreker LSC 32A 30mA en
voorgemonteerd met een ronde kabel van 5G6mm², lengte 3 meter (vrij uiteinde).
| Artikelnummer | 49615/LSC32/3/3 |
| Eenheid | Stuk |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Kleur | grijs/zwart |
| Kabellengte (m) | 3 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief
Montage en 2 draadsteunen M25x1,5 voor 2 uitgangen, met
voorgemonteerde ronde kabel 5G6mm² 0,5 m, met vrij uiteinde. Gestript 70 mm,
met adereindhulzen. Inclusief blindstop 49639.
| Artikelnummer | 49616/1X5G6/05 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 700x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 1000 |
| Kleur | zwart |
| Kabellengte (m) | 0.5 |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief bevestiging en 2 draadsteunen M25x1,5 voor 2 uitgangen, met voorgemonteerde ronde kabel 5G6mm² 1 m, met vrij uiteinde. Gestript 70 mm, met adereindhulzen. Inclusief blindstop 49639.
| Artikelnummer | 49616/1X5G6/10 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 1200x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 1245.3 |
| Kleur | zwart |
| Kabellengte (m) | 1 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief bevestiging en 2 draadsteunen M25x1,5 voor 2 uitgangen, met voorgemonteerde ronde kabel 5G6mm² 1,5 m, met vrij uiteinde. Gestript 70 mm, met adereindhulzen. Inclusief blindstop 49639.
| Artikelnummer | 49616/1X5G6/15 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 1700x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 1490.3 |
| Kleur | zwart |
| Kabellengte (m) | 1.5 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief bevestiging en 2 draadsteunen M25x1,5 voor 2 uitgangen, met voorgemonteerde ronde kabel 5G6mm² 2 m, met vrij uiteinde. Gestript 70 mm, met adereindhulzen. Inclusief blindstop 49639.
| Artikelnummer | 49616/1X5G6/20 |
| Elda's nummer | 150713137 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 2200x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 1735.3 |
| Kleur | zwart |
| Kabellengte (m) | 2 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief
Montage en 2 draadbussen M25x1,5 voor 2 uitgangen, met 2
voorgeassembleerde ronde kabels 5G6mm² 2 m, met vrij uiteinde. Gestript 70 mm, met
Adereindhulzen.
| Artikelnummer | 49616/2X5G6/20 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 4200x85x73 |
| Aantal palen | 5 pool |
| Gewicht (g) | 2715.3 |
| Kleur | zwart |
| Kabellengte (m) | 2x2 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief
Montage en 2 draadbussen M25x1,5 voor 2 uitgangen, met 2
voorgeassembleerde ronde kabels 5G6mm² 2,5 m, met vrij uiteinde. Gestript 70 mm,
met adereindhulzen.
| Artikelnummer | 49616/2X5G6/25 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 5200x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Gewicht (g) | 1857.8 |
| Kleur | zwart |
| Kabellengte (m) | 2 x 2.5 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Aansluitdoos voorgemonteerd 5-polig 5G16mm²/5G25mm² inclusief bevestiging en 2 schroefmoffen M25x1,5 voor 2 uitgangen, met 2 voorgemonteerde ronde kabels 5G6mm² 3 m, met vrij uiteinde. Gestript 70 mm, met adereindhulzen.
| Artikelnummer | 49616/2X5G6/30 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 6200x85x73 |
| Beschikbaarheid | Levering op afspraak |
| Aantal palen | 5 pool |
| Kleur | zwart |
| Kabellengte (m) | 2 x 3 |
| Halogeenvrij | Ja |
| Klasse brandgedrag | Cca s1 d1 a1 |
| Kleur vacht | Lichtgrijs |
Toebehoren voor aansluitdoos 49615 Toepassing: Zekeringbeveiliging van feeders of sub-distributie tot 76A. Uitgangszijde voor kabelwartels M25, M32, M50 (uitgangszijde kabelwartel niet inbegrepen).
Toepassing:
- Zekering voor doorsnede-inkortingen
- Aftakstroombeveiliging tot 63 A
- Platte kabelaanvoerbeveiliging tot 63 A
Kabelschroefverbinding (niet meegeleverd): M25, M32 (break-out), M50 (break-out)
Aantal modules: 5TE (17,5 mm)
Op verzoek kunnen de behuizingen worden uitgerust met FI of FI/LS.
Toepassing:
- Zekering voor doorsnede-inkortingen
- Aftakstroombeveiliging tot 63 A
- Platte kabelaanvoerbeveiliging tot 63 A
Kabelschroefverbinding (niet meegeleverd): M25, M32 (break-out), M50 (break-out)
Aantal modules: 5TE (17,5 mm)
Op verzoek kunnen de behuizingen worden uitgerust met FI of FI/LS.
| Artikelnummer | 49617 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 200x116x105 |
| Beschikbaarheid | Levering op afspraak |
| Gewicht (g) | 526 |
| Kleur | grijs |
| Halogeenvrij | Ja |
Invoerdoos voor vlakke kabel Woertz 5G25mm² / 5G16mm² IP65. Aansluitkabel eendraads, meerdraads en fijndraads max. doorsnede 35mm². Striplengte 30mm . Te gebruiken met wartel M50x1,5, art. 49642 (ø25-31mm ) of art. 49644 (ø32-38mm).
| Artikelnummer | 49618 |
| Elda's nummer | 150800037 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 301.5 x 160 x 90 |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 1240 |
| Kleur | grijs |
Centraal stopcontact voor vlakke kabel Woertz 5G25mm²/5G16mm², IP65,
Aansluitkabel. Eén draad, meer draden en fijne draden max. doorsnede 35 mm².
Striplengte 40 mm. Te gebruiken met wartel M50x1,5, art. 49642 (Ø25-31 mm) of art. 49644 (Ø32-38 mm).
| Artikelnummer | 49619 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 255 x 120.5 x 287.8 |
| Beschikbaarheid | Levering binnen 4 weken |
| Aantal palen | 5 pool |
| Gewicht (g) | 4053 |
| Kleur | grijs |
| Artikelnummer | 49630 |
| Elda's nummer | 150901127 |
| Eenheid | Stuk |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 44 |
| Artikelnummer | 49634 |
| Elda's nummer | 120018017 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 77x10x9.5 |
| Beschikbaarheid | Levering binnen 4 weken |
| Gewicht (g) | 7 |
Kabelklem voor wandmontage met slechts 1 boorgat voor vlakke kabel 5G16mm²/5G25mm² gemaakt van roestvrij staal. Plafondbevestiging mogelijk met vergrendelelement
| Artikelnummer | 49648 |
| Elda's nummer | 127008207 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 79.5x25x15 |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 40 |
Sluitelement voor Woertz art. nr. 49648... van roestvrij staal
| Artikelnummer | 49649 |
| Elda's nummer | 127098207 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 25x39x15 |
| Beschikbaarheid | uit voorraad leverbaar |
| Kleur | blanco |
Vergrendelelement voor Woertz art. nr. 49648.
Gemaakt van roestvrij staal, met M16 pijpklem.
| Artikelnummer | 49649/R |
Max. Vlechtbelasting: 50kg. Voor Woertz brandveiligheidskabel: Woertz FE180 5G16mm² en 5G25mm². Voor Woertz vlakke kabel: Woertz power 5G16mm² en 5G25mm².
| Artikelnummer | 49387 E90 |
| Elda's nummer | 120015007 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 101.5x38x48 |
| Beschikbaarheid | Levering binnen 4 weken |
| Gewicht (g) | 107 |
| Artikelnummer | 49937 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 580 |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 450 |
| Artikelnummer | 49632 |
| Elda's nummer | 150901147 |
| Eenheid | Meter |
| Beschikbaarheid | Levering op afspraak |
| Gewicht (g) | 106 |
| Artikelnummer | 49609 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 40x47x15 |
| Beschikbaarheid | Levering binnen 4 weken |
| Productgroep | 170000 |
| Gewicht (g) | 59 |
