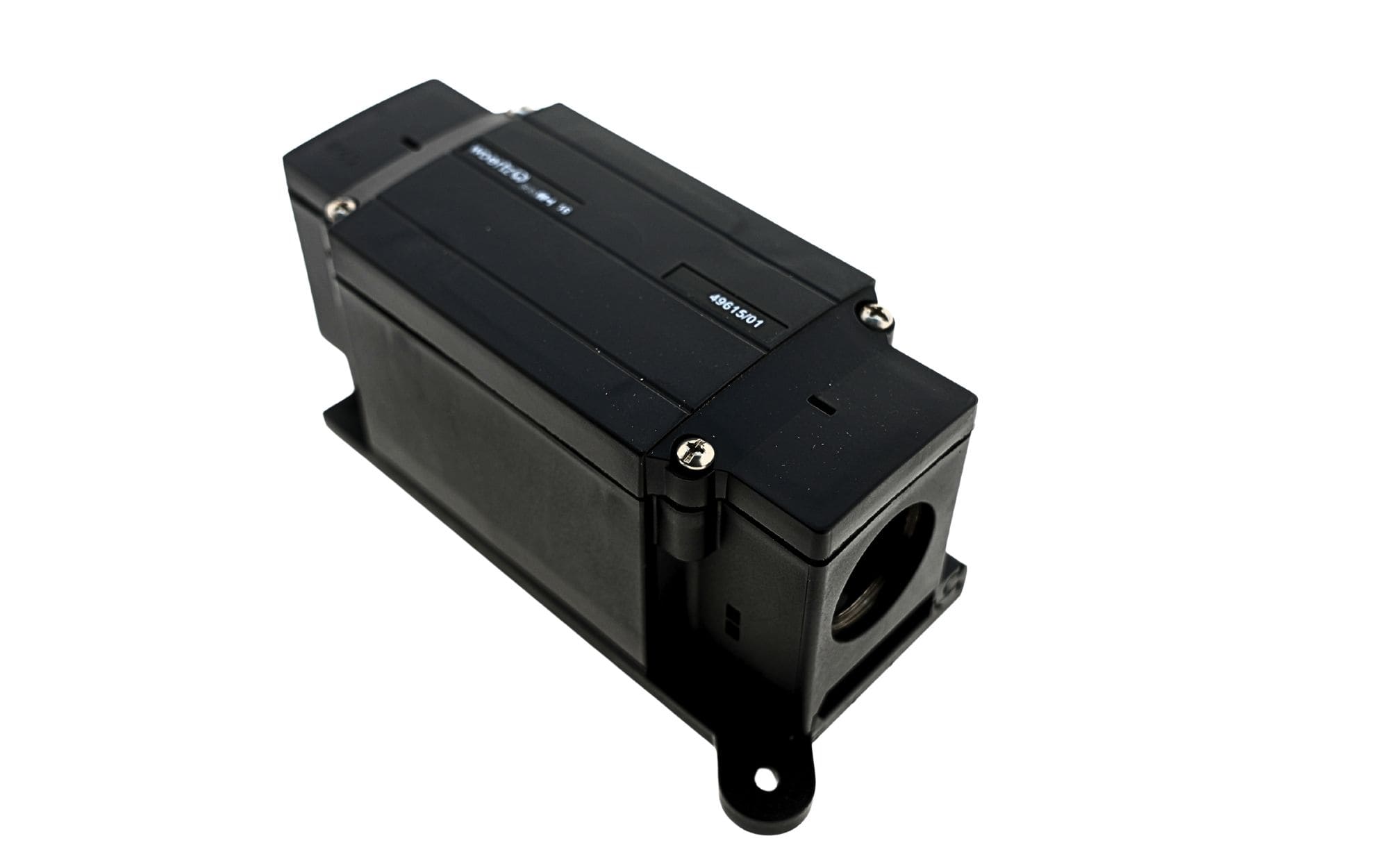

Aansluitdoos voor vlakke kabel 5G16mm²/5G25mm² IP65 met selecteerbare aansluitzijde
Artikelnummer: 49615/01
Prijs op aanvraag
Aansluitdoos IP65 voor toevoer of aftakking 5-polig 3LNPE, voor vlakke kabel Woertz 5G16mm²
of 5G25mm², met selecteerbare aansluitzijde, voor kabels tot 5x16mm², met draadstekker en draadmoer M40x1,5, inclusief afdichtplug M40x1,5 met bevestigingsmogelijkheid, halogeenvrij, corrosiebestendig.
Aanbestedingstekst
Aansluitdoos voor vlakke kabel 5G16mm²/5G25mm² IP65 met selecteerbare aansluitzijde (49615/01): Aansluitdoos IP65 voor toevoer of aftakking 5-polig 3LNPE, voor vlakke kabel Woertz 5G16mm²
of 5G25mm², met selecteerbare aansluitzijde, voor kabels tot 5x16mm², met draadstekker en draadmoer M40x1,5, inclusief afdichtplug M40x1,5 met bevestigingsmogelijkheid, halogeenvrij, corrosiebestendig.
Kopiëren
| Type blikje | Aansluitdozen |
| Afmetingen LxBxH (mm) | 200x85x91 mm |
| Afmetingen LxBxH (inch) | 7,87x3,35x3,58 inch |
| Beschermingsklasse | IP65 |
| Metalen onderdelen | Beschermd tegen corrosie |
| Contacttype platte kabel | Doordringend contact (schroef) EN 60998-2-3 |
| Aantal palen | 5 pool |
| Type contact | Schroefaansluiting |
| Aansluitgeleider (mm²) | 5x16 mm² mm² |
| Schroefdraad wartel | M40x1,5 |
| Nominale stroom zware stroom deel (A) | 76 (16 mm²) / 80 (met platte kabel 5x25mm²) A |
| Nominale spanning vermogensdeel (V) | 690 V |
| Weerstand tegen impact | IK08 |
| Bedrijfstemperatuur | -15 tot 85 °C |
| Installatietemperatuur min. | 5 °C |
| Plastic onderdelen | halogeenvrij |
| Materiaal schuif/onderste deel | Polyamide, zwart |
| Materiaal behuizing | Polyamide , zwart |
| Materiaal motorkap | Polyamide, zwart |
| Aantal Schroevendraaier Puntschroeven Zwaarstroomonderdeel | 2 |
| Gebruikskoppel voor puntschroeven in de zware-stroomsectie (Nm) | 3,7 Nm |
| Aantal Schroevendraaier Klemschroeven Zwaarstroomonderdeel | Kreuzschlitz Nr.2 |
| Bedrijfskoppel klemschroeven zware stroom deel (Nm) | 2 Nm |
| Vuurbelasting (KWh) | 3,3 kWh |
Productaccessoires
Wartel M40x1,5 klembereik Ø 19-28mm van kunststof voor aansluitdozen nr. 49615
| Artikelnummer | 49635 |
| ELDAS® nummer | 121720807 |
| Eenheid | Stuk |
| Afmetingen LxBxH (mm) | 30x10x31 |
| Beschikbaarheid | uit voorraad leverbaar |
| Gewicht (g) | 75,47 |
Wartel M40x1,5 klembereik Ø 22-32mm van kunststof voor aftakdozen nr. 49615
| Artikelnummer | 49636 |
| ELDAS® nummer | 121730807 |
