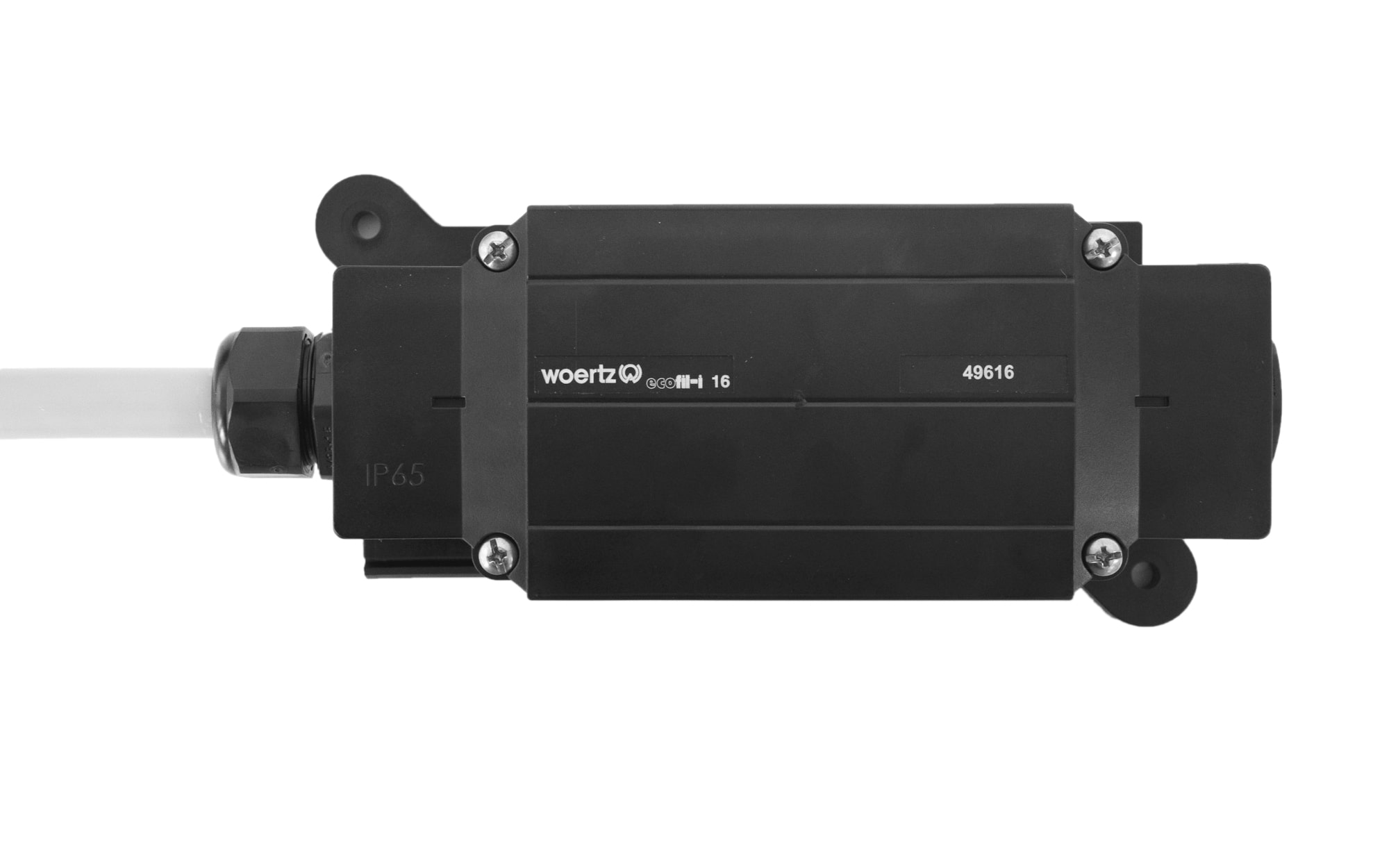

Scatola di giunzione preassemblata per cavo piatto 49615 3M HF-K 5G16
Numero di articolo: 49615/1x5G16/30
Prezzo su richiesta
Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 1 connettore filettato M40x1,5 per 1 circuito in uscita. Con pressacavo 49635 e cavo rotondo preassemblato 5G16mm² 3 m, con estremità libera.
Testo della gara d'appalto
Scatola di giunzione preassemblata per cavo piatto 49615 3M HF-K 5G16 (49615/1x5G16/30): Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 1 connettore filettato M40x1,5 per 1 circuito in uscita. Con pressacavo 49635 e cavo rotondo preassemblato 5G16mm² 3 m, con estremità libera.
Copia
| Tipo di scatola | Scatole di giunzione |
| Dimensioni lunghezza x larghezza x altezza (mm) | 3200x85x91 mm |
| Grado di protezione | IP65 |
| Parti metalliche | Protezione dalla corrosione |
| Tipo di contatto del cavo piatto | Contatto perforante (vite) EN 60998-2-3 |
| Numero di poli | 5 palo |
| Tipo di contatto | Terminale a vite |
| Conduttore di collegamento (mm²) | 5x16 mm² |
| Filetto passacavo | con pressacavo M40x1,5 |
| Corrente nominale parte corrente pesante (A) | 76 (16 mm²) / 80 (con cavo piatto 5x25mm²) A |
| Tensione nominale sezione di potenza (V) | 690 V |
| Lunghezza del cavo (m) | 3,0 m |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Sezione (mm²) | 5x16 mm² |
| Conduttori in rame | Trefolo fine KL5 EN60228 |
| Isolamento dei conduttori | Poliolefina ritardante di fiamma |
| Colori dei fili | grigio, nero, marrone, blu, verde/giallo |
| Guaina isolamento | Poliolefina ritardante di fiamma |
| Raggio di curvatura minimo | 6xD |
| Temperatura di esercizio | -da 15 a 85 °C |
| Temperatura di installazione min. | 5 °C |
| Parti in plastica | senza alogeni |
| Cursore materiale/parte inferiore | Poliammide, nero |
| Materiale alloggiamento | Poliammide, nero |
| Materiale cofano | Poliammide, nero |
| Numero Cacciavite Viti a punta Parte corrente pesante | |
| Numero Cacciavite Viti di fissaggio Parte corrente pesante | Torx 25 |
