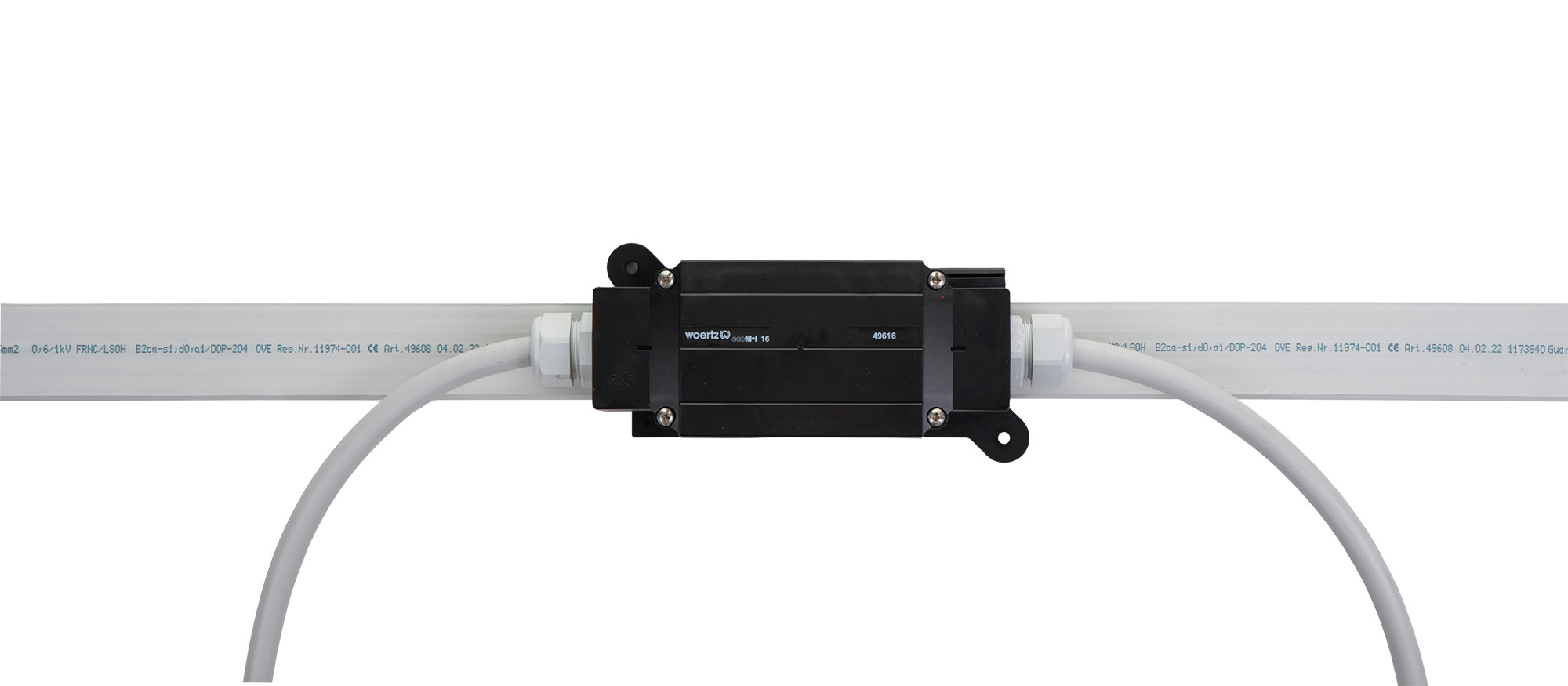

Sistema di cavi piatti Power 5G25 mm² (IP65)
Ideale per edifici temporanei, uffici, gallerie, padiglioni, fiere e mobilità elettrica. Robusto, resistente alle intemperie e potente: perfetto per l'alimentazione temporanea o permanente.
| Dati BIM | Scaricare |
- Cavo piatto
- Coltello per spelare
- La sposa
- Morsetti per cavi
- Nastro isolante per cavi piatti
- Pinze spelafili
- Scatola di giunzione
- Scatola di giunzione
- Sposa di rialzo
- Terminale del cavo
| Numero di articolo | 49608 |
| Eldas numero | 113399780 |
| Unità di Base | Metri |
| disponibilità | disponibile da stock |
| Peso (g) | 1700 |
| Costruzione (mm²) | 5x25 |
| senza alogeni | Sì |
| Denominazione internazionale | N1Z1Z1H2-K |
| Classe di reazione al fuoco | B2ca s1a d0 a1 |
| Colore della guaina | Grigio chiaro |
| Numero di articolo | 49608SW |
| Eldas numero | 113399700 |
| Unità di Base | Metri |
| disponibilità | disponibile da stock |
| Peso (g) | 1654 |
| Costruzione (mm²) | 5x25 |
| senza alogeni | Sì |
| Denominazione internazionale | N1Z1Z1H2-K |
| Classe di reazione al fuoco | B2ca s1a d0 a1 |
| Colore della guaina | Nero |
Cavo piatto Woertz 5x25mm 2 PVC(resistente all'olio) grigio chiaro 3LNPE
| Numero di articolo | 49607 |
| Eldas numero | 113389780 |
| Unità di Base | Metri |
| disponibilità | disponibile da stock |
| Peso (g) | 1700 |
| Costruzione (mm²) | 5x25 |
| senza alogeni | No |
| Denominazione internazionale | N1VV5H2-K |
| Classe di reazione al fuoco | Eca |
| Colore della guaina | Grigio chiaro |
Scatola di giunzione a 5 poli per cavo piatto 5G16mm² o 5G25mm² IP65 con montaggio con 1 presa filettata M40x1,5 per 1 cavo di alimentazione con cavo tondo 5x16mm² e 5x25mm²
| Numero di articolo | 49615 |
| Eldas numero | 150285037 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x85x91 |
| disponibilità | disponibile da stock |
| Numero di poli | 5 palo |
| Peso (g) | 800 |
| Colore | nero |
Scatola di derivazione a 5 poli per cavo piatto Potenza 5G16mm² o 5G25mm² con fissaggio con 1 presa filettata M40x1,5 per 1 cavo di alimentazione con cavo tondo 5x16mm² con cursore in alluminio. Per l'applicazione in galleria utilizzare l'articolo 49615.
| Numero di articolo | 49615A |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x85x91 |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Peso (g) | 800 |
| Colore | nero |
Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 1 presa filettata M40x1,5 per 1 uscita. Con pressacavo 49635 e cavo rotondo preassemblato 5G10mm² 1,5 m.
| Numero di articolo | 49615/1x5G10/15 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 1700x85x91 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Colore | nero |
Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 1 presa filettata M40x1,5 per 1 uscita. Con pressacavo 49635 e cavo rotondo preassemblato 5G10mm² 2 m.
| Numero di articolo | 49615/1x5G10/20 |
| Eldas numero | 150285137 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 2200x85x91 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Colore | nero |
Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 1 presa filettata M40x1,5 per 1 uscita. Con pressacavo 49635 e cavo rotondo preassemblato 5G10mm² 3 m.
| Numero di articolo | 49615/1x5G10/30 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 3200x85x91 |
| disponibilità | Consegna per accordo |
| Colore | nero |
Scatola di giunzione a 5 poli per cavo piatto 5x16 mm²/5G25 mm², con fissaggio, con 2 prese filettate M25x1,5
| Numero di articolo | 49616 |
| Eldas numero | 150713037 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x85x73 |
| disponibilità | disponibile da stock |
| Numero di poli | 5 palo |
| Peso (g) | 650 |
| Colore | nero |
Scatola di derivazione a 5 poli per cavo piatto 5x16mm² o 5G25mm² con fissaggio con 2 prese filettate M25x1,5 per 2 uscite con cavo tondo. 1 uscita max. 5x10mm², 2 uscite max. 5x6mm² ciascuna, con cursore in alluminio. Per l'applicazione in galleria utilizzare l'articolo 49616.
| Numero di articolo | 49616A |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x85x73 |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Peso (g) | 650 |
| Colore | nero |
Scatola di giunzione con adattatore per fusibili IP65 per cavo piatto 5G16 mm²/5G25mm² con 3 pressacavi M20x1,5 Ø6,0-15,0mm
| Numero di articolo | 49616/SI |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 320X85X73 |
| disponibilità | disponibile da stock |
| Numero di poli | 5 palo |
| Peso (g) | 703 |
| Colore | nero |
Scatola di derivazione con adattatore IP65 per cavo piatto 5G16mm²/5G25mm² con 3 pressacavi M20x1,5 Ø6,0-15,0mm.
| Numero di articolo | 49616/ST |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 320X85X73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 703 |
| Colore | nero |
Scatola di derivazione con due fusibili IP65 per cavo piatto 5G16mm²/5G25mm² con 3 pressacavi M20x1,5 Ø6,0-15,0mm.
| Numero di articolo | 49616/2SI |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 440X85X73 |
| disponibilità | disponibile da stock |
| Numero di poli | 5 palo |
| Peso (g) | 759 |
| Colore | nero |
Scatola di derivazione con due adattatori IP65 per cavo piatto 5G16mm²/5G25mm² con 3 pressacavi M20x1,5 Ø6,0-15,0mm
| Numero di articolo | 49616/2ST |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 440X85X73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 759 |
| Colore | nero |
5 poli (49615) con scatola di distribuzione (49617) per cavo piatto 5G16mm² / 5G25mm², precablato con terminale di connessione PE senza montaggio fino a 32A.
| Numero di articolo | 49615/49617 |
| Eldas numero | 150285237 |
| Unità di Base | Pezzo |
| disponibilità | disponibile da stock |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| senza alogeni | Sì |
5 poli (49615) con scatola di distribuzione (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore differenziale FIA/LSC16A 30mA e preassemblato con un cavo rotondo da 5G2.5mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/FIALSC16/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| Lunghezza del cavo (m) | 3 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Nero |
Scatola di giunzione per cavi piatti Woertz, con alloggiamento del distributore, con morsetto di collegamento in PE, per circuito in entrata e in uscita, 1× ingresso M40, per cavo tondo 5 × 16 mm², per cavo piatto 5 × 25 mm², dotata di interruttore differenziale FI A/LS, C, 32 A, 30 mA, preassemblata con cavo tondo CCA-Flex, 5 × 6 mm², lunghezza 3 m (estremità libera).
| Numero di articolo | 49615/FIALSC32/3/H |
| Eldas numero | 150285207 |
| Unità di Base | Pezzo |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| Lunghezza del cavo (m) | 3 m |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
5 poli (49615) con scatola di distribuzione (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore differenziale FIA/LSC32A 30mA e preassemblato con un cavo rotondo da 5G6mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/FIALSC32/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| Lunghezza del cavo (m) | 3 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
5 poli (49615) con scatola di distribuzione (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore differenziale FIB/LSC16A 30mA e preassemblato con un cavo rotondo da 5G2.5mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/FIBLSC16/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| Lunghezza del cavo (m) | 3 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Nero |
5 poli (49615) con scatola di distribuzione (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore differenziale FIB/LSC 32A 30mA e preassemblato con un cavo rotondo da 5G6mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/FIBLSC32/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio |
5 poli (49615) con custodia del distributore (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore automatico LSC 16A 30mA e preassemblato con un cavo rotondo da 5G2.5mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/LSC16/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Nero |
5 poli (49615) con custodia del distributore (49617) per cavo piatto 5x16mm²/5x25mm², dotato di interruttore automatico LSC 32A 30mA e preassemblato con un cavo rotondo da 5G6mm², lunghezza 3 metri (estremità libera).
| Numero di articolo | 49615/LSC32/3/3 |
| Unità di Base | Pezzo |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Colore | grigio/nero |
| Lunghezza del cavo (m) | 3 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di giunzione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 supporti filettati M25x1,5 per 2 uscite, con cavo tondo preassemblato 5G6mm² 0,5 m, con estremità libera. Spelato 70 mm, con puntalini. Incluso il tappo cieco 49639.
| Numero di articolo | 49616/1X5G6/05 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 700x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 1000 |
| Colore | nero |
| Lunghezza del cavo (m) | 0.5 |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 supporti filettati M25x1,5 per 2 uscite, con cavo tondo preassemblato 5G6mm² 1 m, con estremità libera. Spelato 70 mm, con puntalini. Incluso tappo cieco 49639.
| Numero di articolo | 49616/1X5G6/10 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 1200x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 1245.3 |
| Colore | nero |
| Lunghezza del cavo (m) | 1 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 supporti filettati M25x1,5 per 2 uscite, con cavo tondo preassemblato 5G6mm² da 1,5 m, con estremità libera. Spelato 70 mm, con puntalini. Incluso tappo cieco 49639.
| Numero di articolo | 49616/1X5G6/15 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 1700x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 1490.3 |
| Colore | nero |
| Lunghezza del cavo (m) | 1.5 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 supporti filettati M25x1,5 per 2 uscite, con cavo tondo preassemblato 5G6mm² 2 m, con estremità libera. Spelato 70 mm, con puntalini. Incluso tappo cieco 49639.
| Numero di articolo | 49616/1X5G6/20 |
| Eldas numero | 150713137 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 2200x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 1735.3 |
| Colore | nero |
| Lunghezza del cavo (m) | 2 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 prese filettate M25x1,5 per 2 uscite, con 2 cavi tondi preassemblati 5G6mm² da 2 m, con estremità libera. Spelati 70 mm, con manicotti terminali.
| Numero di articolo | 49616/2X5G6/20 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 4200x85x73 |
| Numero di poli | 5 palo |
| Peso (g) | 2715.3 |
| Colore | nero |
| Lunghezza del cavo (m) | 2x2 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 prese filettate M25x1,5 per 2 uscite, con 2 cavi tondi preassemblati 5G6mm² da 2,5 m, con estremità libera. Spelati 70 mm, con manicotti terminali.
| Numero di articolo | 49616/2X5G6/25 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 5200x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Peso (g) | 1857.8 |
| Colore | nero |
| Lunghezza del cavo (m) | 2 x 2.5 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Scatola di derivazione preassemblata a 5 poli 5G16mm²/5G25mm² con fissaggio e 2 prese filettate M25x1,5 per 2 uscite, con 2 cavi tondi preassemblati 5G6mm² da 3 m, con estremità libera. Spelati 70 mm, con puntali per le estremità dei cavi.
| Numero di articolo | 49616/2X5G6/30 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 6200x85x73 |
| disponibilità | Consegna per accordo |
| Numero di poli | 5 palo |
| Colore | nero |
| Lunghezza del cavo (m) | 2 x 3 |
| senza alogeni | Sì |
| Classe di reazione al fuoco | Cca s1 d1 a1 |
| Colore della guaina | Grigio chiaro |
Accessorio per la scatola di giunzione 49615 Applicazione : Protezione con fusibili di un alimentatore o di una sottodistribuzione fino a 76A. Interruzione sul lato di uscita per pressacavi M25, M32, M50 (lato di uscita del pressacavo non incluso).
Applicazione:
Protezione da fusibili di riduzioni di sezione
Protezione del circuito di derivazione fino a 63 A
Protezione dell'alimentatore di cavi piatti fino a 63 A
Pressacavo (non incluso): M25, M32 (break-out), M50 (break-out)
Numero di moduli: 5TE (17,5mm)
Su richiesta, le custodie possono essere dotate di FI o FI/LS.
Applicazione:
Protezione da fusibili di riduzioni di sezione
Protezione del circuito di derivazione fino a 63 A
Protezione dell'alimentatore di cavi piatti fino a 63 A
Pressacavo (non incluso): M25, M32 (break-out), M50 (break-out)
Numero di moduli: 5TE (17,5mm)
Su richiesta, le custodie possono essere dotate di FI o FI/LS.
| Numero di articolo | 49617 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x116x105 |
| disponibilità | Consegna per accordo |
| Peso (g) | 526 |
| Colore | grigio |
| senza alogeni | Sì |
Scatola di alimentazione per cavo piatto Woertz 5G25mm² / 5G16mm² IP65. Cavo di collegamento monofilare, multifilare e a filo sottile sezione massima 35mm². Lunghezza di spelatura 30 mm. Da utilizzare con pressacavo M50x1,5, art. 49642 (ø25-31mm ) o art. 49644 (ø32-38mm).
| Numero di articolo | 49618 |
| Eldas numero | 150800037 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 301.5 x 160 x 90 |
| disponibilità | disponibile da stock |
| Peso (g) | 1240 |
| Colore | grigio |
Presa di alimentazione centrale per cavo piatto Woertz 5G25mm²/5G16mm², IP65,
Cavo di collegamento. Un filo, più fili e filo sottile sezione massima 35 mm².
Lunghezza di spelatura 40 mm. Da utilizzare con pressacavo M50x1,5, art. 49642 (Ø25-31 mm) o art. 49644 (Ø32-38 mm).
| Numero di articolo | 49619 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 255 x 120.5 x 287.8 |
| disponibilità | Consegna in 4 settimane |
| Numero di poli | 5 palo |
| Peso (g) | 4053 |
| Colore | grigio |
| Numero di articolo | 49630 |
| Eldas numero | 150901127 |
| Unità di Base | Pezzo |
| disponibilità | disponibile da stock |
| Peso (g) | 44 |
| Numero di articolo | 49634 |
| Eldas numero | 120018017 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 77x10x9.5 |
| disponibilità | Consegna in 4 settimane |
| Peso (g) | 7 |
Morsetto per il montaggio a parete con un solo foro per cavo piatto 5G16mm²/5G25mm² in acciaio inox. Possibilità di montaggio a soffitto con elemento di bloccaggio
| Numero di articolo | 49648 |
| Eldas numero | 127008207 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 79.5x25x15 |
| disponibilità | disponibile da stock |
| Peso (g) | 40 |
Elemento di bloccaggio per Woertz art. 49648... in acciaio inox
| Numero di articolo | 49649 |
| Eldas numero | 127098207 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 25x39x15 |
| disponibilità | disponibile da stock |
| Colore | vuoto |
Elemento di bloccaggio per Woertz n. art. 49648.
In acciaio inox, con morsetto per tubi M16.
| Numero di articolo | 49649/R |
Max. Carico della treccia: 50 kg. Per il cavo piatto di sicurezza antincendio Woertz: Woertz FE180 5G16mm² e 5G25mm². Per il cavo piatto Woertz: Woertz power 5G16mm² e 5G25mm².
| Numero di articolo | 49387 E90 |
| Eldas numero | 120015007 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 101.5x38x48 |
| disponibilità | Consegna in 4 settimane |
| Peso (g) | 107 |
Taglierina a leva per cavi piatti a partire da 10 mm²
| Numero di articolo | 49937 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 580 |
| disponibilità | disponibile da stock |
| Peso (g) | 450 |
| Numero di articolo | 49609 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 40x47x15 |
| disponibilità | Consegna in 4 settimane |
| gruppo | 170000 |
| Peso (g) | 59 |
| Numero di articolo | 49632 |
| Eldas numero | 150901147 |
| Unità di Base | Metri |
| disponibilità | Consegna per accordo |
| Peso (g) | 106 |
