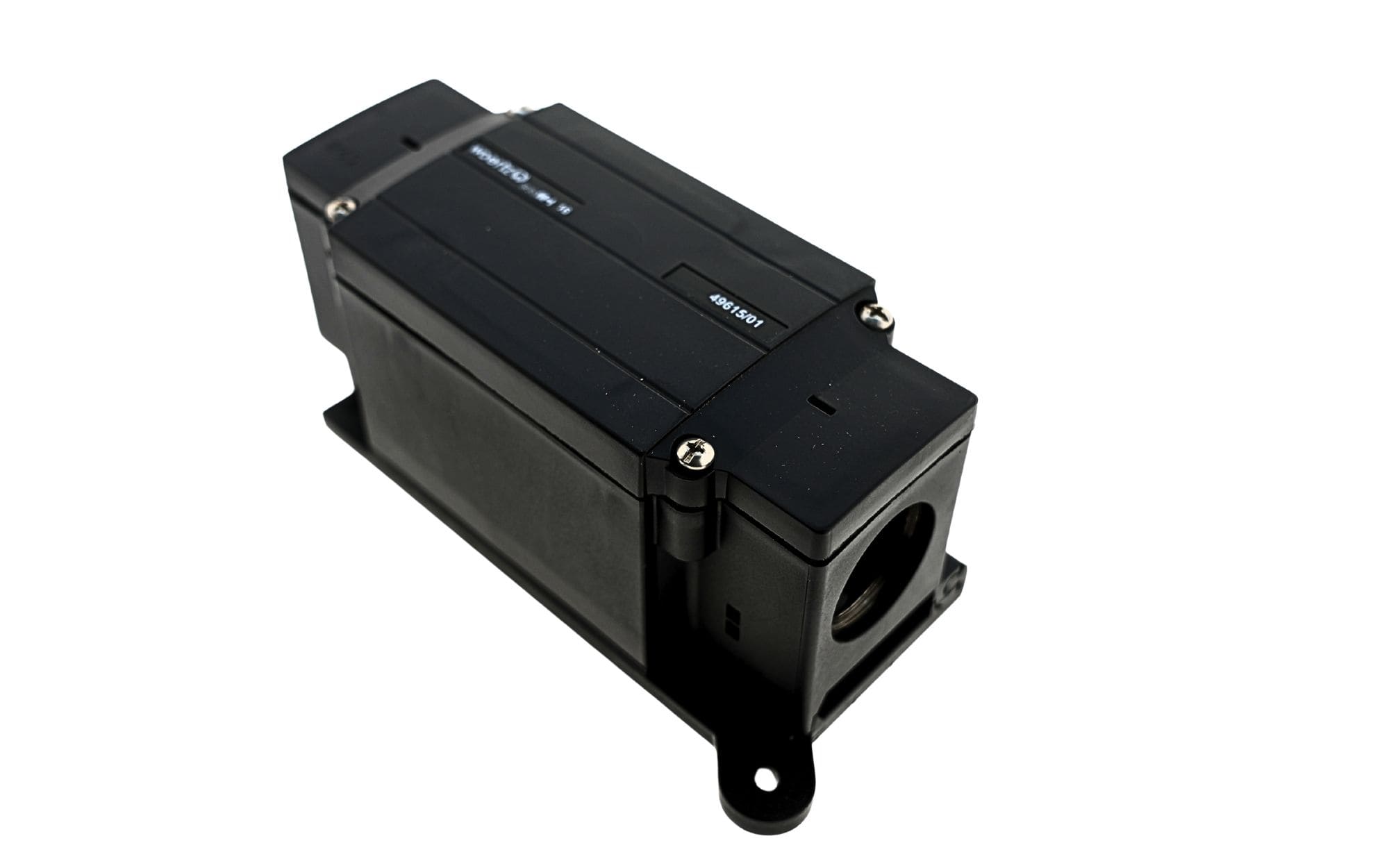

Scatola di giunzione per cavo piatto 5G16mm²/5G25mm² IP65 con lato di connessione selezionabile
Numero di articolo: 49615/01
Prezzo su richiesta
Scatola di giunzione IP65 per alimentazione o diramazione a 5 poli 3LNPE, per cavo piatto Woertz 5G16mm²
o 5G25mm², con lato di connessione selezionabile, per cavi fino a 5x16mm², con connettore filettato e dado filettato M40x1,5, incluso tappo di chiusura M40x1,5 con opzione di fissaggio, senza alogeni, protetto dalla corrosione.
Testo della gara d'appalto
Scatola di giunzione per cavo piatto 5G16mm²/5G25mm² IP65 con lato di connessione selezionabile (49615/01): Scatola di giunzione IP65 per alimentazione o diramazione a 5 poli 3LNPE, per cavo piatto Woertz 5G16mm²
o 5G25mm², con lato di connessione selezionabile, per cavi fino a 5x16mm², con connettore filettato e dado filettato M40x1,5, incluso tappo di chiusura M40x1,5 con opzione di fissaggio, senza alogeni, protetto dalla corrosione.
Copia
| Tipo di scatola | Scatole di giunzione |
| Dimensioni lunghezza x larghezza x altezza (mm) | 200x85x91 mm |
| Dimensioni lunghezza x larghezza x altezza (inch) | 7,87x3,35x3,58 inch |
| Grado di protezione | IP65 |
| Parti metalliche | Protezione dalla corrosione |
| Tipo di contatto del cavo piatto | Contatto perforante (vite) EN 60998-2-3 |
| Numero di poli | 5 palo |
| Tipo di contatto | Terminale a vite |
| Conduttore di collegamento (mm²) | 5x16 mm² mm² |
| Filetto passacavo | M40x1,5 |
| Corrente nominale parte corrente pesante (A) | 76 (16 mm²) / 80 (con cavo piatto 5x25mm²) A |
| Tensione nominale sezione di potenza (V) | 690 V |
| Resistenza agli urti | IK08 |
| Temperatura di esercizio | -da 15 a 85 °C |
| Temperatura di installazione min. | 5 °C |
| Parti in plastica | senza alogeni |
| Cursore materiale/parte inferiore | Poliammide, nero |
| Materiale alloggiamento | Poliammide , nero |
| Materiale cofano | Poliammide, nero |
| Numero Cacciavite Viti a punta Parte corrente pesante | 2 |
| Coppia di serraggio per viti a testa cilindrica nella sezione corrente forte (Nm) | 3,7 Nm |
| Numero Cacciavite Viti di fissaggio Parte corrente pesante | Kreuzschlitz Nr.2 |
| Coppia di serraggio per vite di morsetto (Nm) | 2 Nm |
| Carico d'incendio (KWh) | 3,3 kWh |
Accessori per i prodotti
Pressacavo M40x1,5 gamma di serraggio Ø 22-32mm in plastica per scatole di derivazione n. 49615
| Numero di articolo | 49636 |
| N. ELDAS® | 121730807 |
M40x1.5 campo morsetto Ø 19-28mm di plastica per scat.raccordo No.. 49615
| Numero di articolo | 49635 |
| N. ELDAS® | 121720807 |
| Unità di Base | Pezzo |
| Dimensioni lunghezza x larghezza x altezza (mm) | 30x10x31 |
| disponibilità | disponibile da stock |
| Peso (g) | 75,47 |
